Catalogo

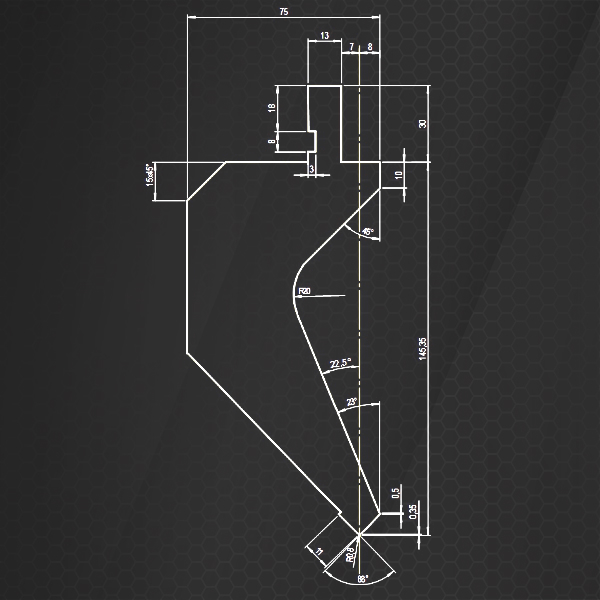

Punzone PS-1028

Lama a collo di cigno R 0.8/88° H 145.35 (+30), B 75 Lunghezza: 835 mm/ Peso 41,51 Kg 835 mm SC/ Peso 41,51 Kg 415 mm/ Peso 20,63 Kg CARICO MAX: 800 kN/m Materiale C45/C55 TRATTAMENTO TERMICO Temprato ad Induzione HRC 52-58 PS-1028

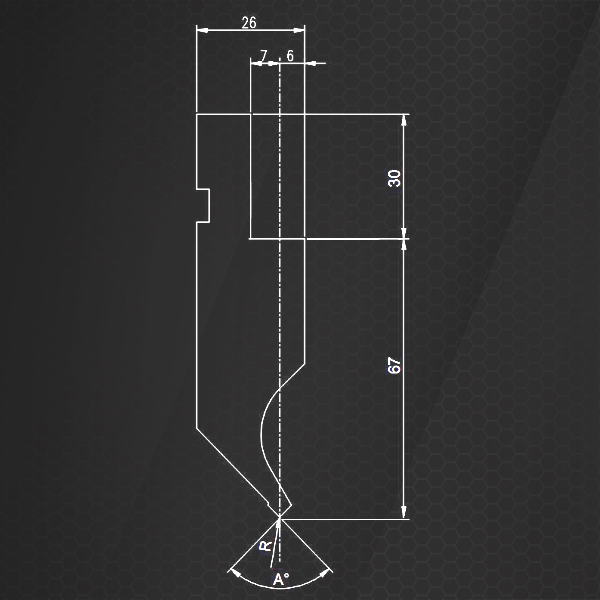

Punzone PS-1026

Peso 7,2 Kg/835 mm CARICO MAX: 200 kN/m Materiale C45 TRATTAMENTO TERMICO Temprato ad Induzione HRC 52-58 PS-1026

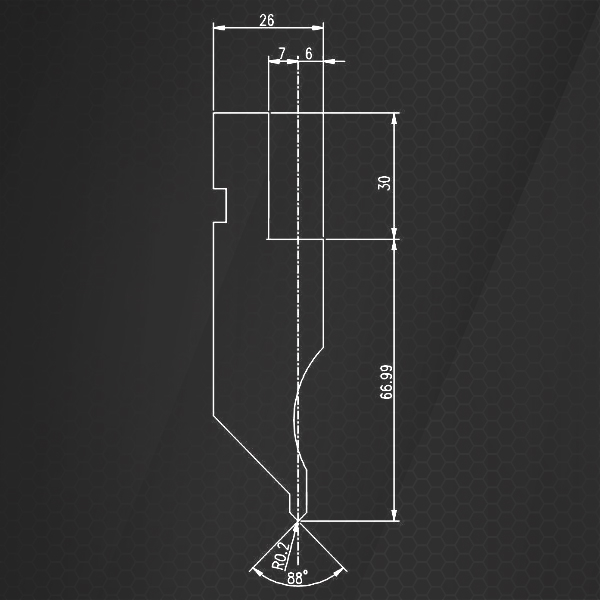

Punzone PS-1025

Peso 7,2 Kg/835 mm CARICO MAX: 400 kN/m Materiale C45 TRATTAMENTO TERMICO Temprato ad Induzione HRC 52-58 PS-1025

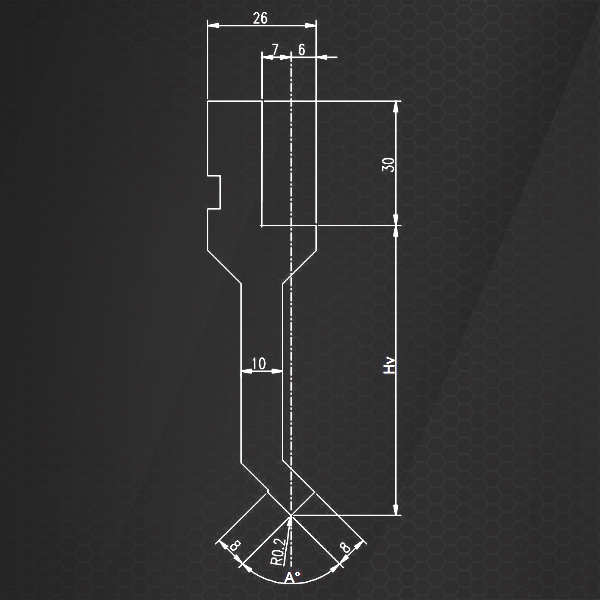

Punzone PS-1023

  Peso 8,7 Kg/835 mm CARICO MAX: 500 kN/m Materiale C45 TRATTAMENTO TERMICO Temprato ad Induzione HRC 52-58 PS-1023

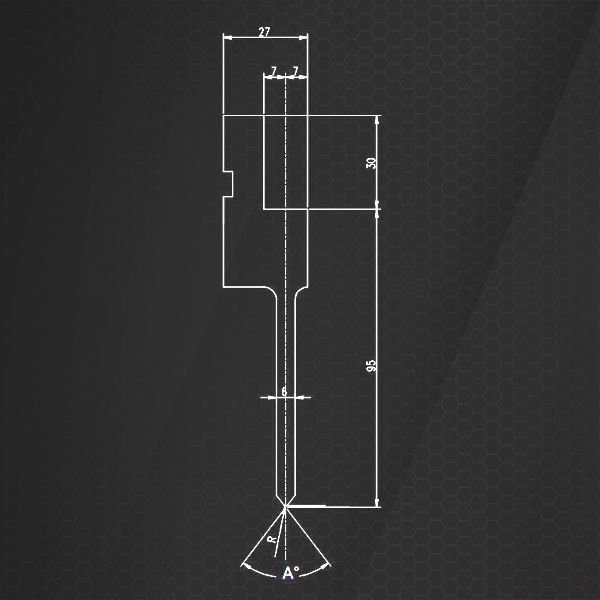

Punzone PS-1022

Peso 12,3 Kg/835 mm CARICO MAX: 500 kN/m Materiale C45 TRATTAMENTO TERMICO Temprato ad Induzione HRC 52-58 PS-1022

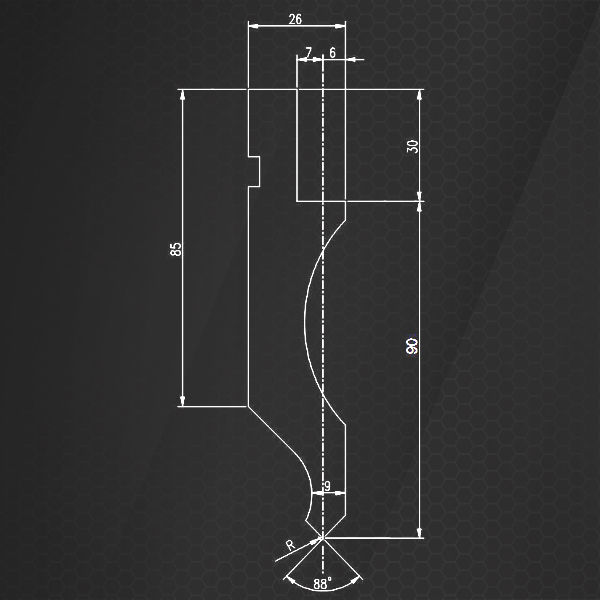

Punzone PS-1019

Peso 11,9 Kg/835 mm CARICO MAX: 500 kN/m Materiale C45 TRATTAMENTO TERMICO Temprato ad Induzione HRC 52-58 PS-1019

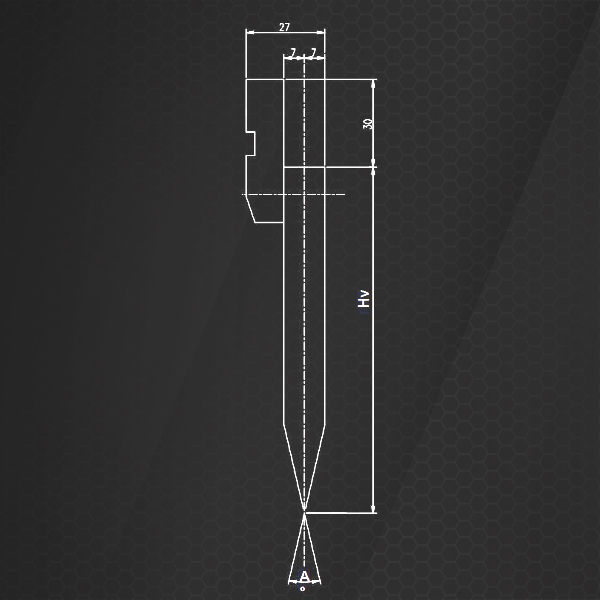

Punzone PS-1017

Peso 11,9 Kg/835 mm CARICO MAX: 1000 kN/m Materiale C45 TRATTAMENTO TERMICO Temprato ad Induzione HRC 52-58 PS-1017

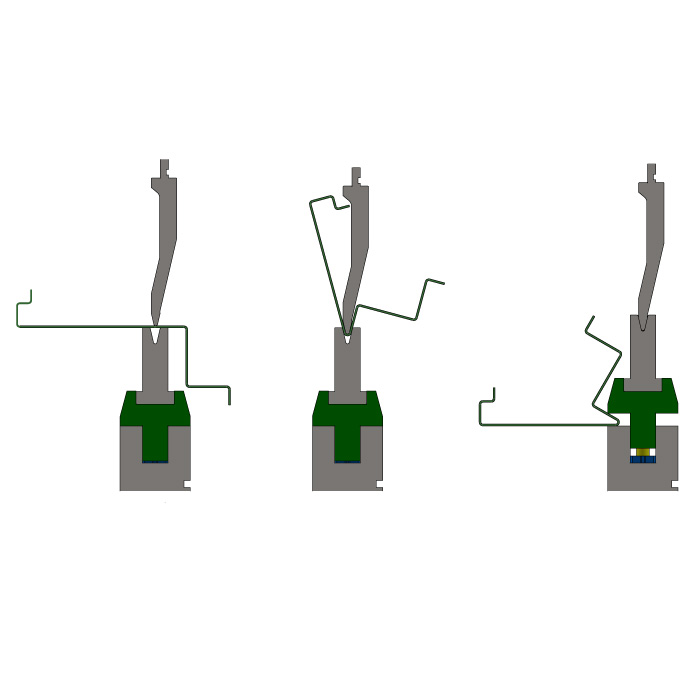

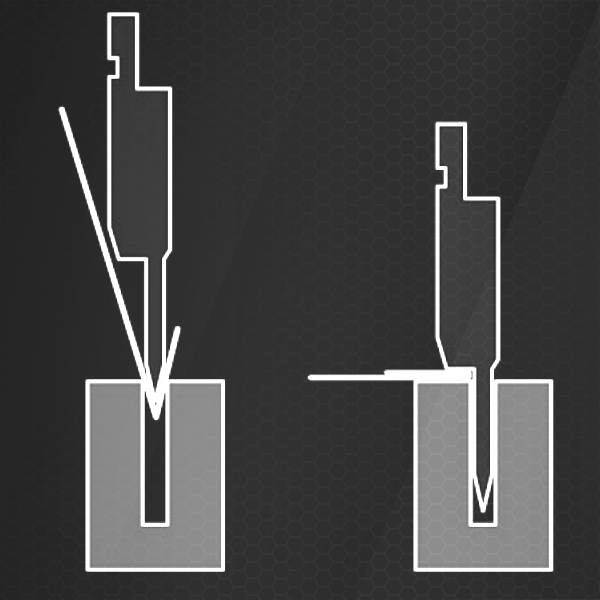

Matrice Piegaschiaccia PS-1037M

N. H. [mm] B. [mm] U. [mm] Peso [kg]  1 80 60 8 28  2 80 60 10 27  3 80 60 12 26   CARICO MAX: 500 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Temprato a Induzione HRC 52-58 PS-1037M

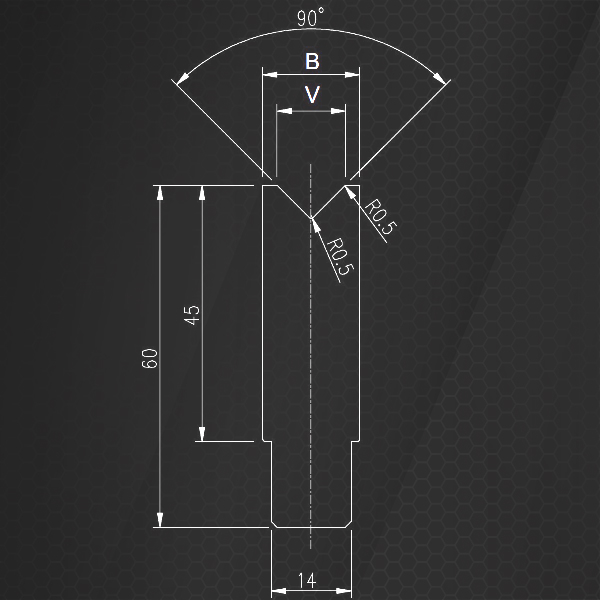

Matrice PS-2190

V [mm] B [mm] Peso [kg]  PS 2191  6 14 5,45  PS 2192 8 14 5,40  PS 2193 10 15 5,74  PS 2194 12 17 6,45   CARICO MAX: 950 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 PS-2190

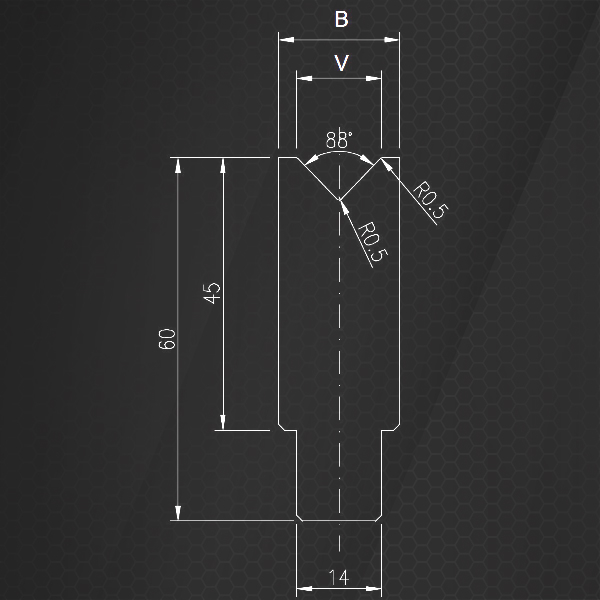

Matrice PS-2180

V [mm] B [mm] Peso [kg]  PS 2181  6 14 5,45  PS 2182 8 14 5,40  PS 2183 10 15 5,74  PS 2184 12 17 6,45  PS 2185 14 30 7,55   CARICO MAX: 950 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 PS-2180

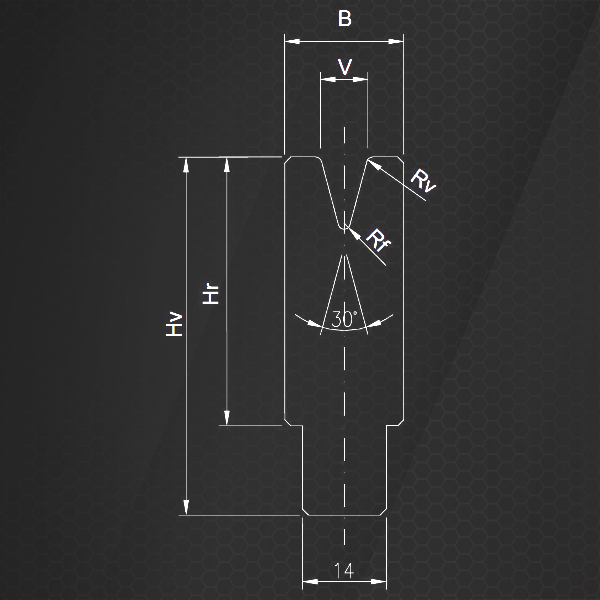

Matrice PS-2130

Alfa [°] V [mm] Rv [mm] Rf [mm] B [mm] Hv [mm] Hr [mm] Peso [kg]  PS 2131  30°  6  1  1 20 60 45 6  PS 2132 30°  8  1  1 20 60 45 8  PS 2133 30°  10  1  1 20 60 45 8  PS 2134 30°  12  1,5  1,5 20 60 45 7  PS 2135…

Details

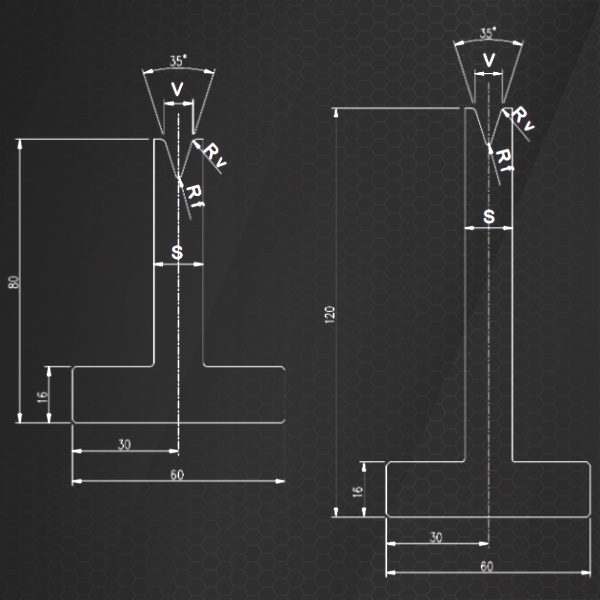

Matrice PS-2038

 Parte N. H [mm] V [mm] Rv [mm] S [mm] Rf [mm] Carico Max [kN/m] Peso [kg] 1 80 8  1,5  14  0,8  350  13,4 2 80  12 2 18  1  400  15,4 3  120  8  1,5  14 0,8  350  18 4  120  12  2  18  1  400  21,6   MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO…

Details

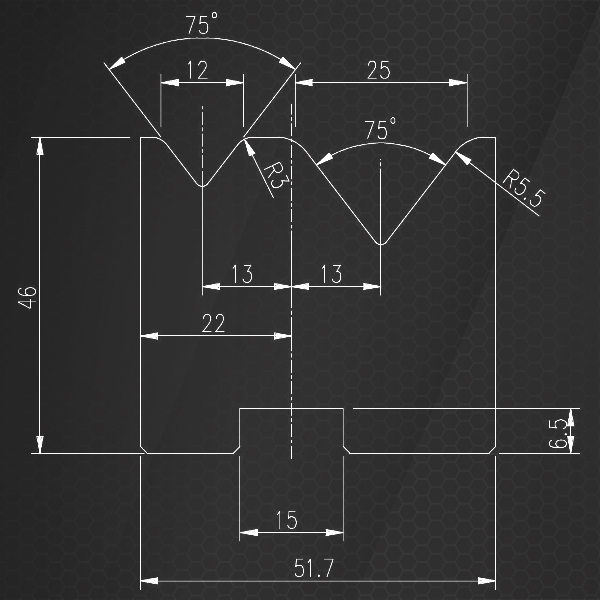

Matrice a 2V PS-512

CARICO MAX: 500 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 13,7 Kg/835 mm PS-512 2V

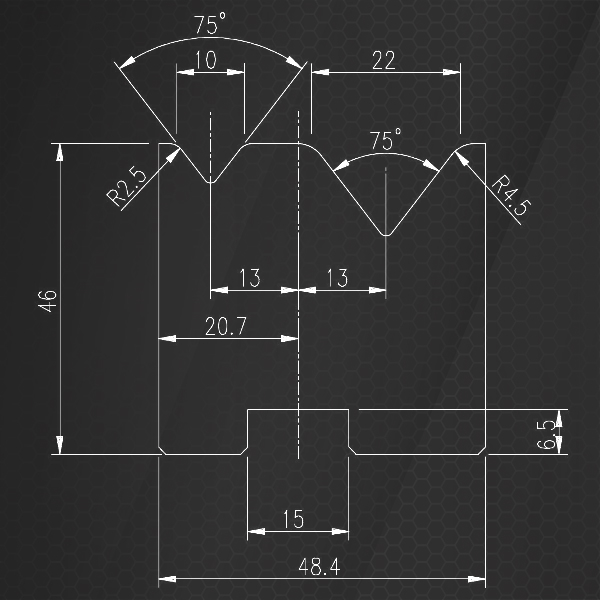

Matrice a 2V PS-511

CARICO MAX: 500 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 13 Kg/835 mm PS-511 2V

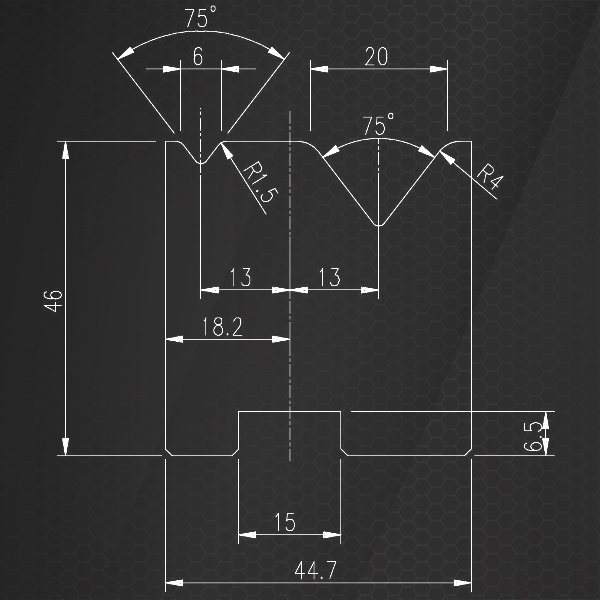

Matrice a 2V PS-510

CARICO MAX: 500 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 12,12 Kg/835 mm PS-510 2V

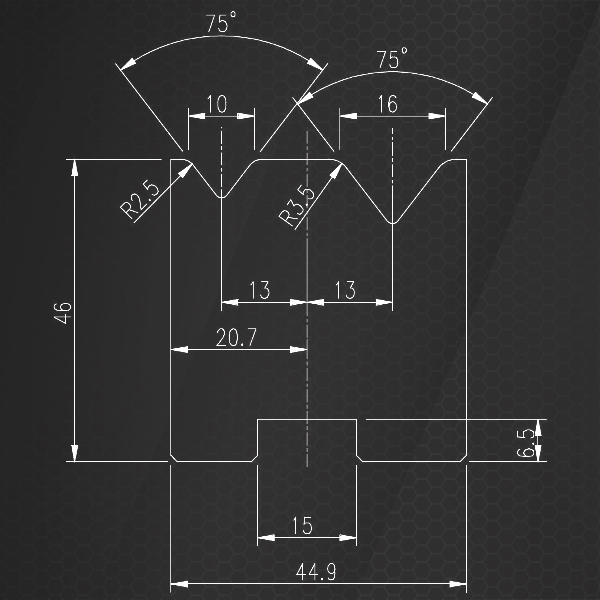

Matrice a 2V PS-509

CARICO MAX: 500 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 12,36 Kg/835 mm PS-509 2V

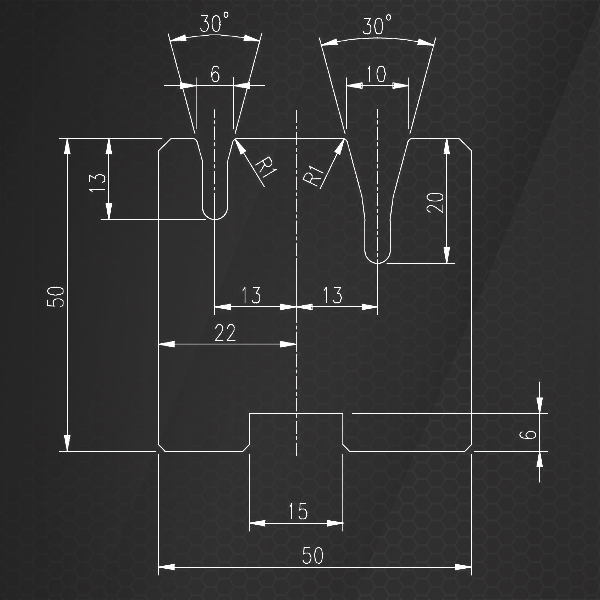

Matrice a 2V PS-508

CARICO MAX: 300 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 15,34 Kg/835 mm PS-508 2V

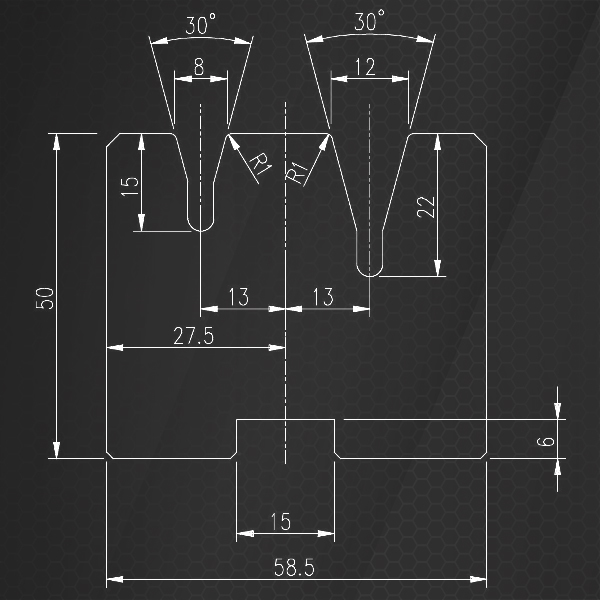

Matrice a 2V PS-507

CARICO MAX: 300 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 17,96 Kg/835 mm PS-507 2V

Matrice a 2V PS-506

CARICO MAX: 1000 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 12,891 Kg/835 mm PS-506 2V

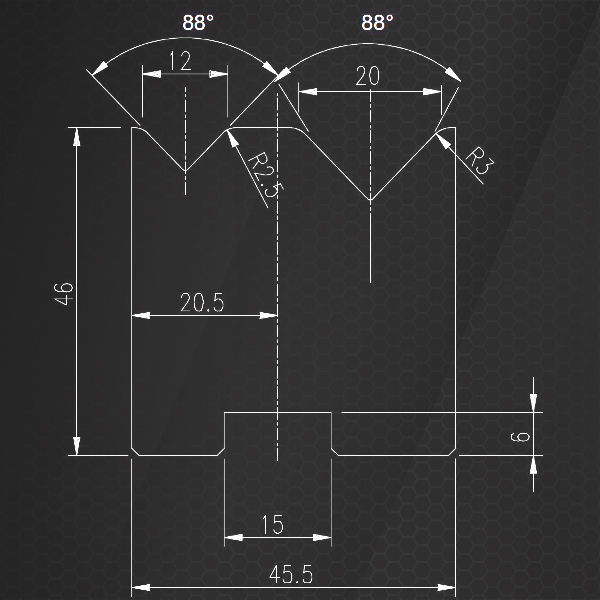

Matrice a 2V PS-505

CARICO MAX: 1000 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 12,2 Kg/835 mm PS-505 2V

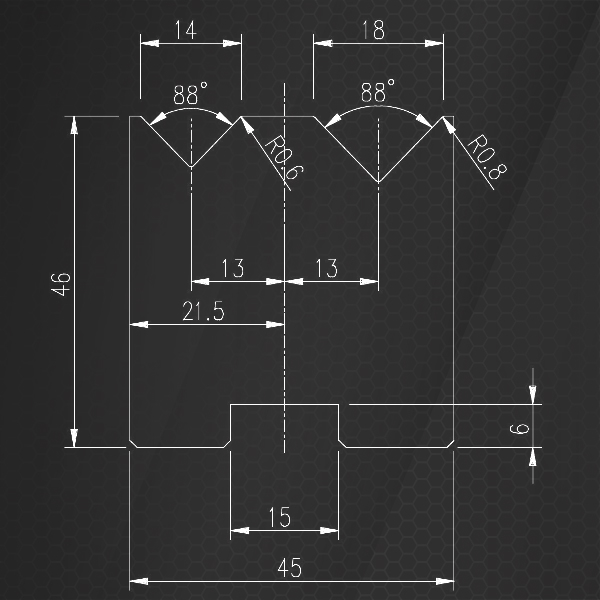

Matrice a 2V PS-504

CARICO MAX: 1000 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 12,2 Kg/835 mm PS-504 2V

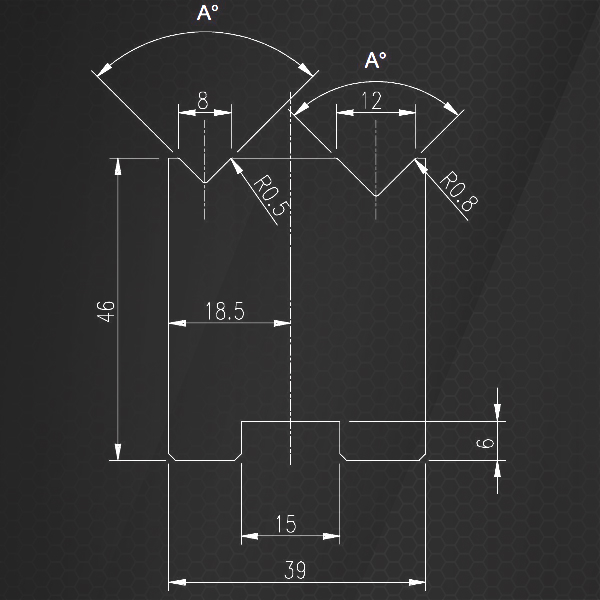

Matrice a 2V PS-503

CARICO MAX: 750 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 10,8 Kg/835 mm PS-503 2V

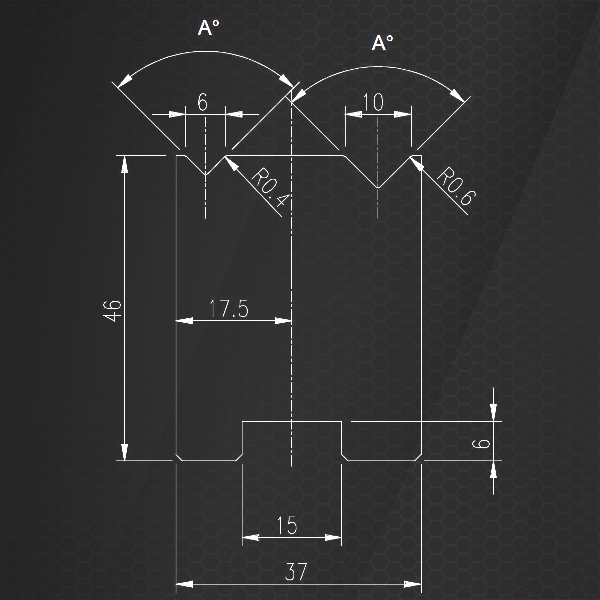

Matrice a 2V PS-502

CARICO MAX: 700 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 10,3 Kg/835 mm PS-502 2V

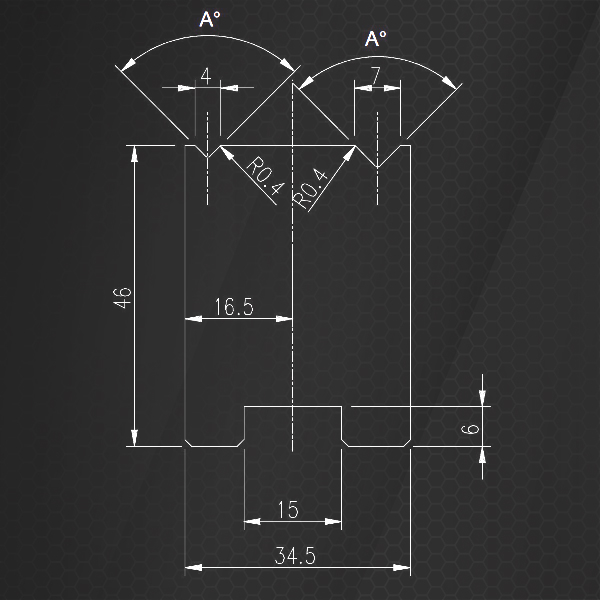

Matrice a 2V PS-501

CARICO MAX: 600 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 9,7 Kg/835 mm PS-501 2V

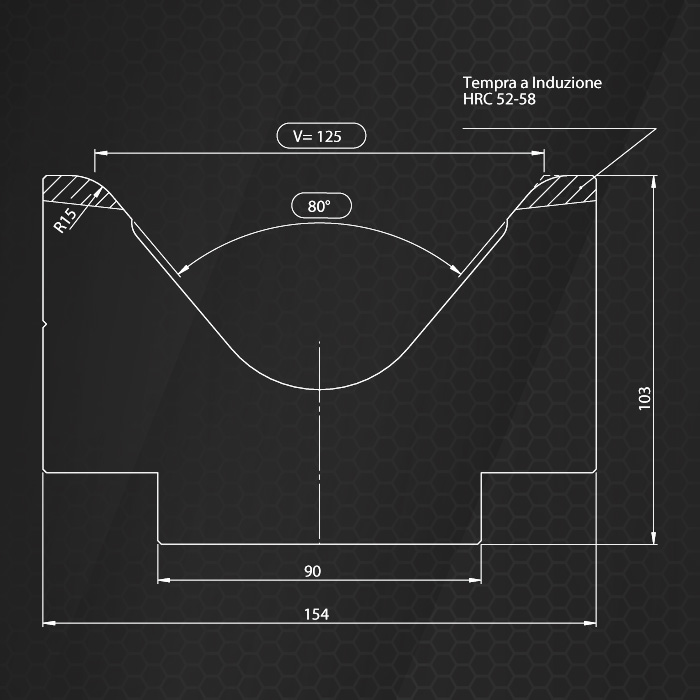

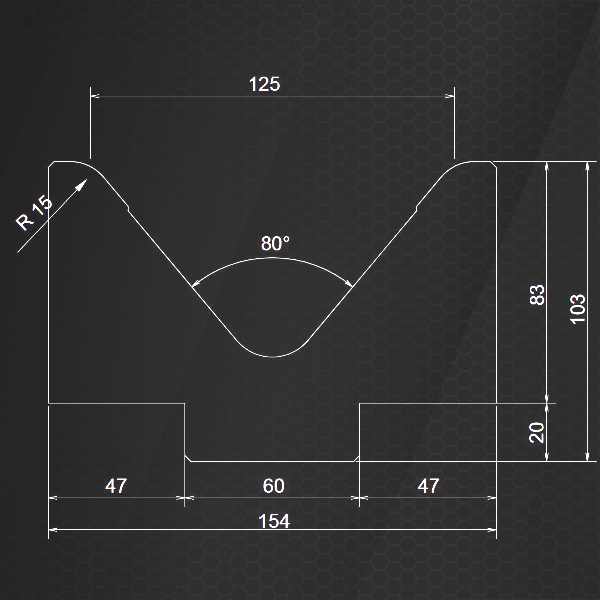

Matrice PS-2011 V125-80°A60

CARICO MAX: 1000 kN/m MATERIAL 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 45 Kg/835 mm PS-2011 V125-80°A60

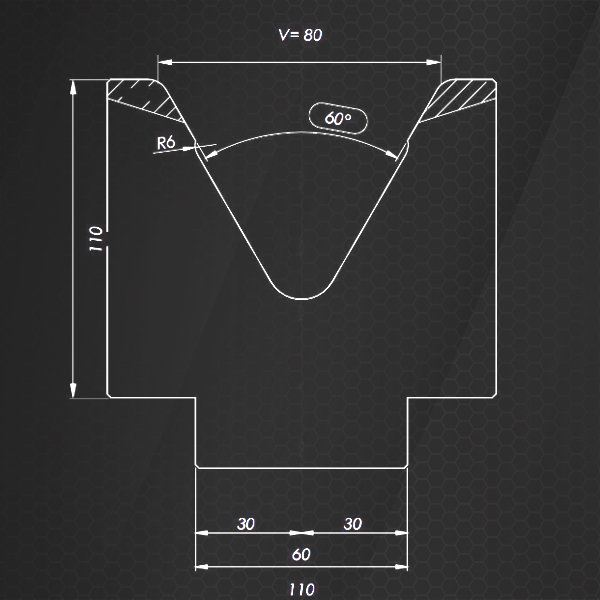

Matrice PS-2011 V080-60°

CARICO MAX: 1000 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 59 Kg/835 mm PS-2011 V080-60°

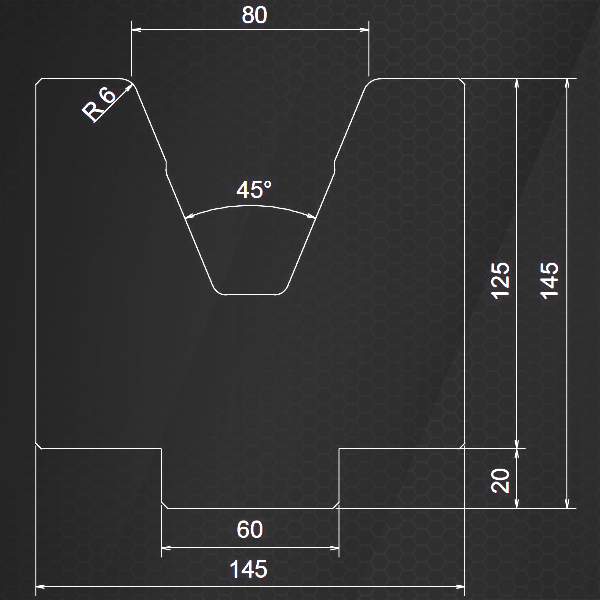

Matrice PS-2011 V080-45°

CARICO MAX: 1000 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 102 Kg/835 mm PS-2011 V080-45°

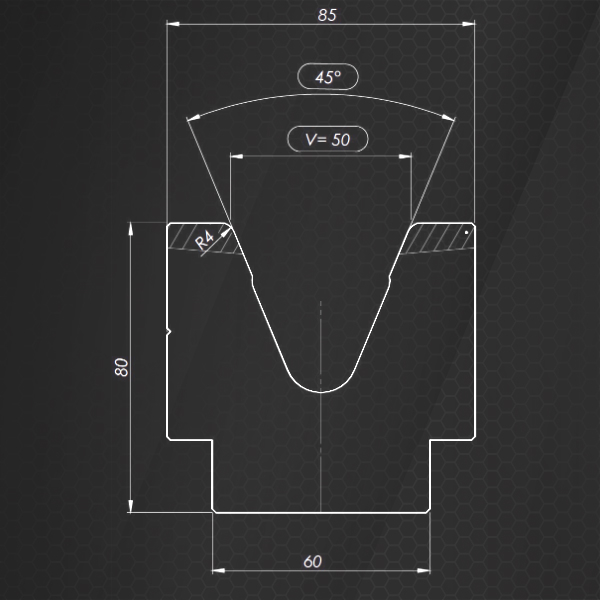

Matrice PS-2011 V050-45°

CARICO MAX: 900 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 31,323 Kg/835 mm PS-2011 V050-45°

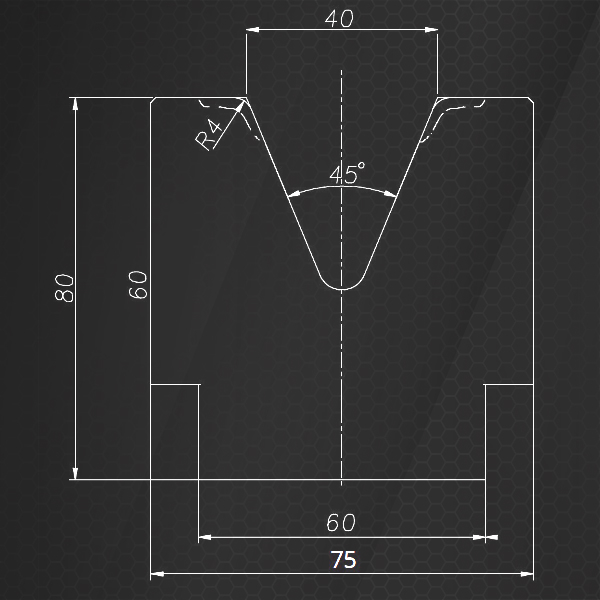

Matrice PS-2011 V040-45°

CARICO MAX: 1000 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 33 Kg/835 mm PS-2011 V040-45°

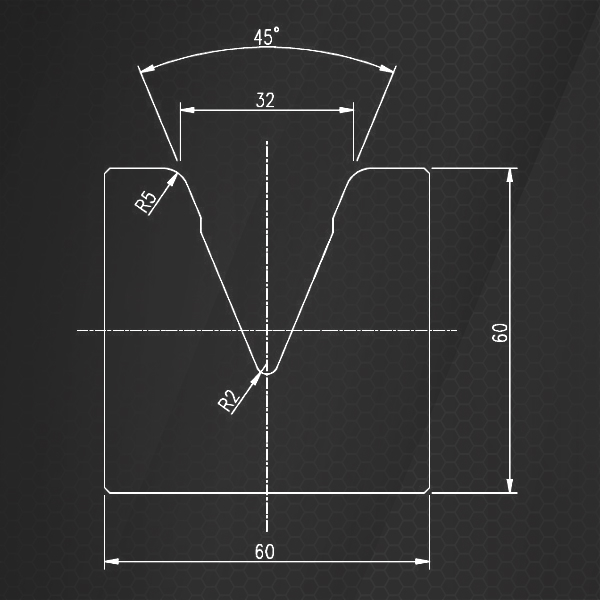

Matrice PS-2011 V032-45°

CARICO MAX: 400 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 20 Kg/835 mm PS-2011 V032-45°

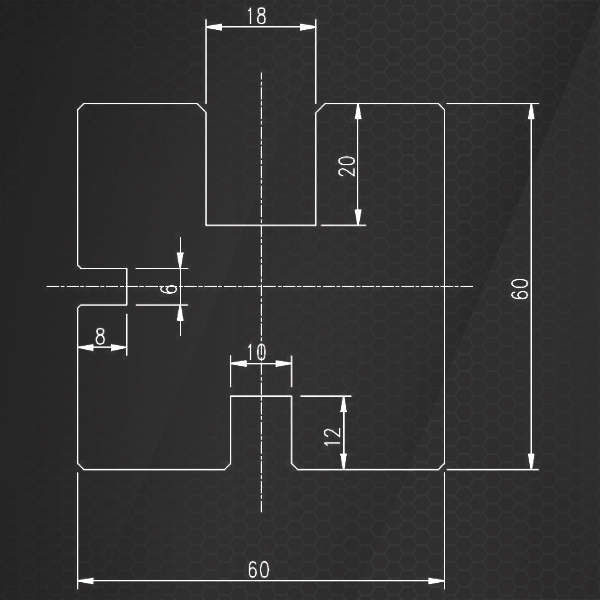

Matrice a 3 U PS-2008

CARICO MAX: 1.000 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 20.00 Kg/835 mm PS-2008

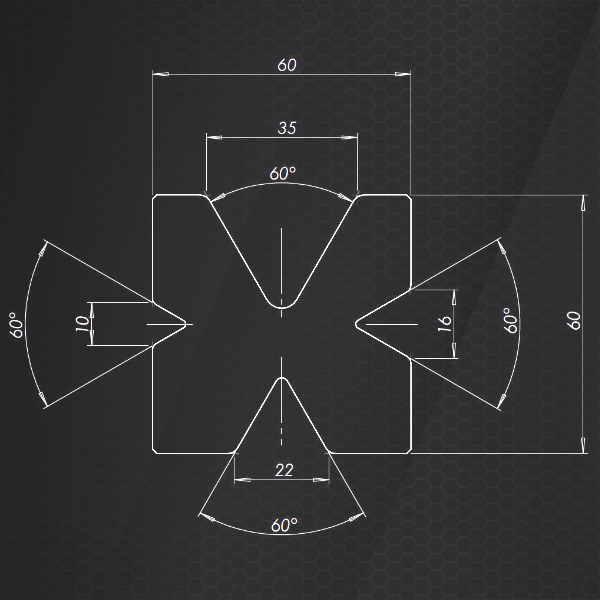

Matrice a 4 V PS-2010

CARICO MAX: 800 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 17.69 Kg/835 mm PS-2010

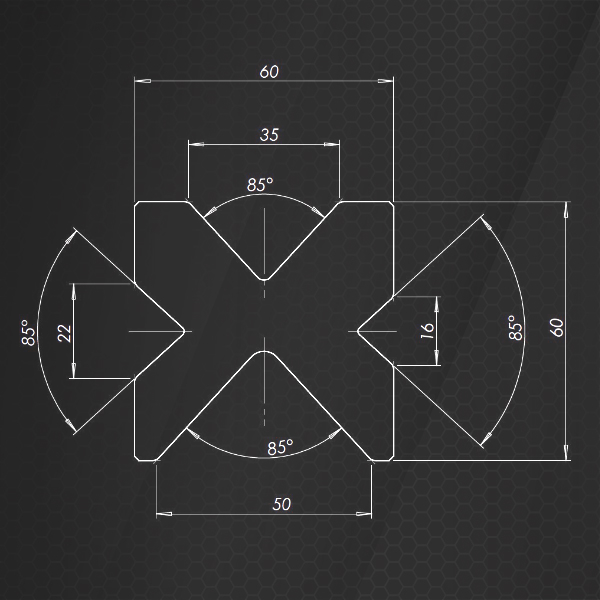

Matrice a 4 V PS-2009 85°

Matrice a 4 V/85°  PS2009 Raggio V A 2 35 85° 2 16 85° 2 50 85° 2 22 85°   Raggio V A 3 35 85° 2 16 85° 5 50 85° 2 22 85° Lunghezza 835 mm/ Peso 15.53 Kg 415 mm/ Peso 7,95 Kg CARICO MAX: 1.000 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO…

Details

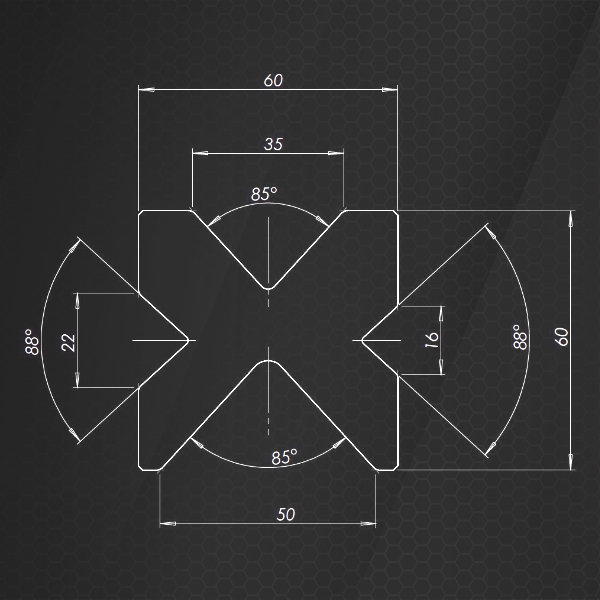

Matrice a 4 V PS-2009 85°-88°

Matrice a 4 V PS-2009 85°-88° Raggio V A 2 35 85° 2 16 88° 2 50 85° 2 22 88°   Raggio V A 3 35 85° 2 16 88° 5 50 85° 2 22 88° CARICO MAX: 1.000 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 15.53 Kg/835 mm PS-2009…

Details

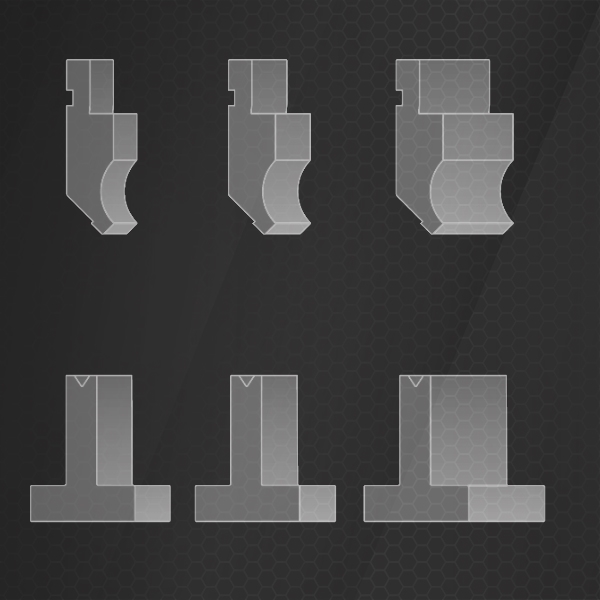

Frazionatura Standard Promecam-Amada

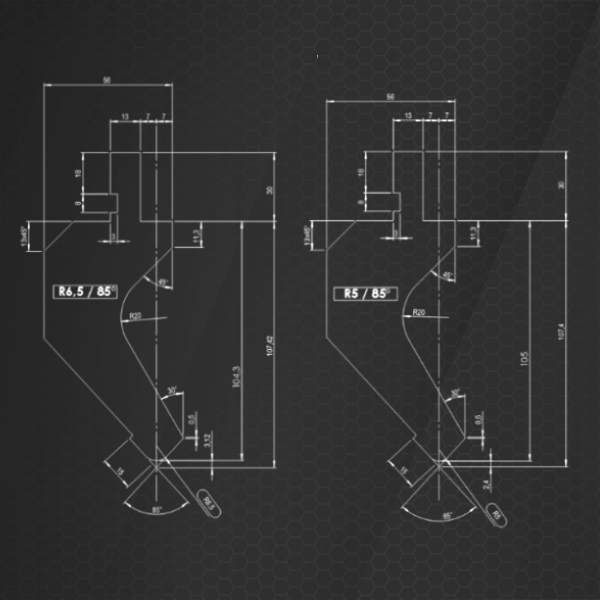

Punzone Collo di Cigno PS-1029

Num. parte Materiale Peso A° R Hr Hv  R5/85°  1.0503 (C45)  25,159  85°  5 105  107,42  R6,5/85°  1.0503 (C45)  25,353  85°  6,5  104,3  107,4   CARICO MAX: 700 kN/m TRATTAMENTO TERMICO Temprato a Induzione HRC 52-58 PS-1029

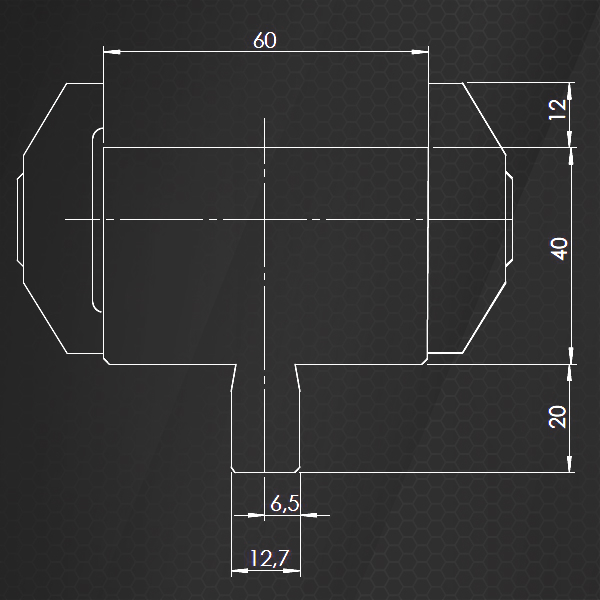

Portamatrice PS-4022

Portamatrice Adattatore LVD-AMADA Lunghezza standard: 835 mm Peso kg: 25 Carico Max T/m: 100 Materiale: Acciaio C45   PS-4022

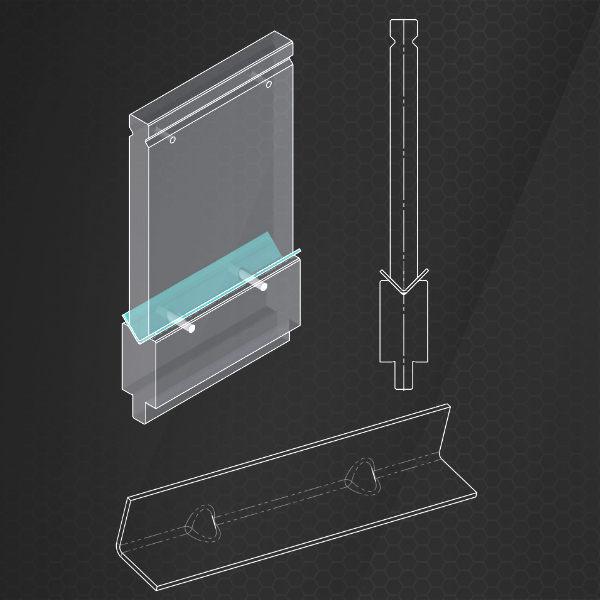

SPE23 Stampo Speciale Nervature

SPE23-NERVATURE

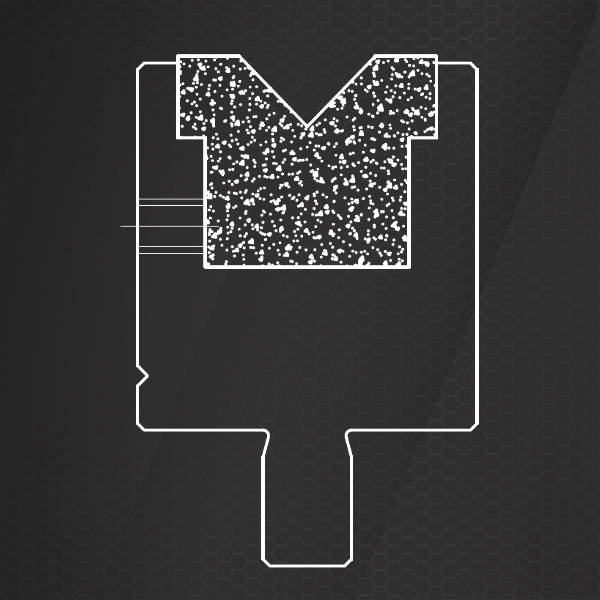

M1V09 Matrice con inserto Nylon

M1V09 Matrice con inserto Nylon

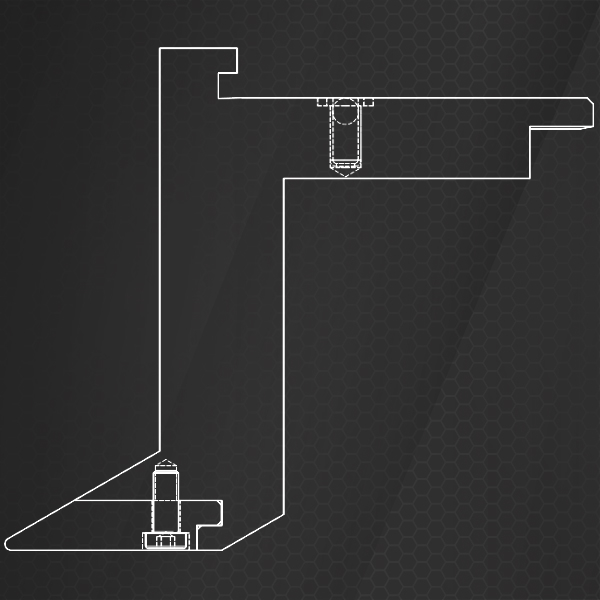

PAN02 Lama Pannellatrice a inserti

PAN02-LAMA PANNELLATICE

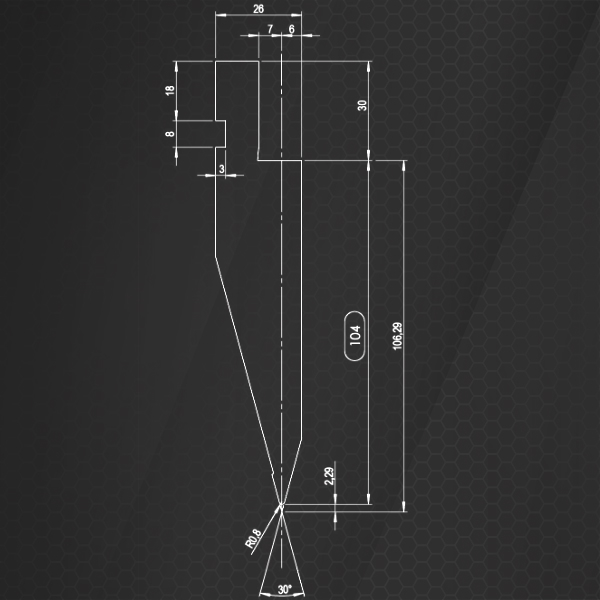

Punzone PS-1021

Peso 14,8 Kg/835 mm CARICO MAX: 1000 kN/m Materiale C45 TRATTAMENTO TERMICO Temprato ad Induzione HRC 52-58   PS-1021

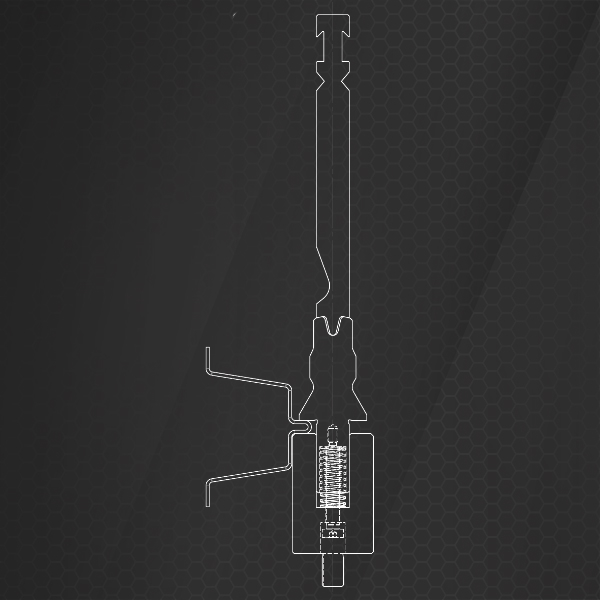

MPS04 Piegaschiaccia Speciale

PIEGASCHIACCIA SPECIALE MPS04

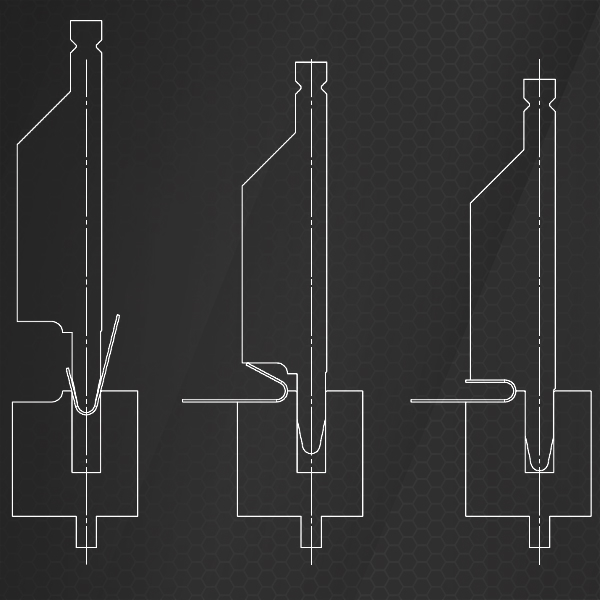

SPE05 Piegaschiaccia ad U

PIEGASCHIACCIA AD U – SPE05

Punzone PS-1020

Peso 26 Kg/835 mm CARICO MAX: 490 kN/m Materiale C45 TRATTAMENTO TERMICO Temprato ad Induzione HRC 52-58 PS-1020

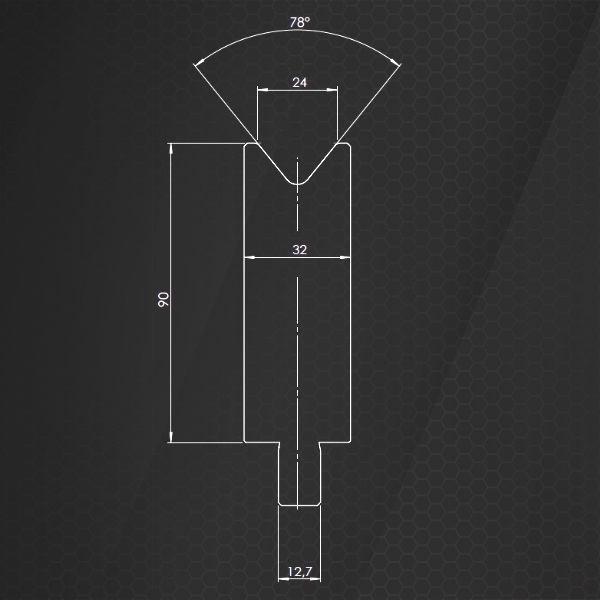

Matrice LVD V24-78° H90

LVD-V24-78°-H90

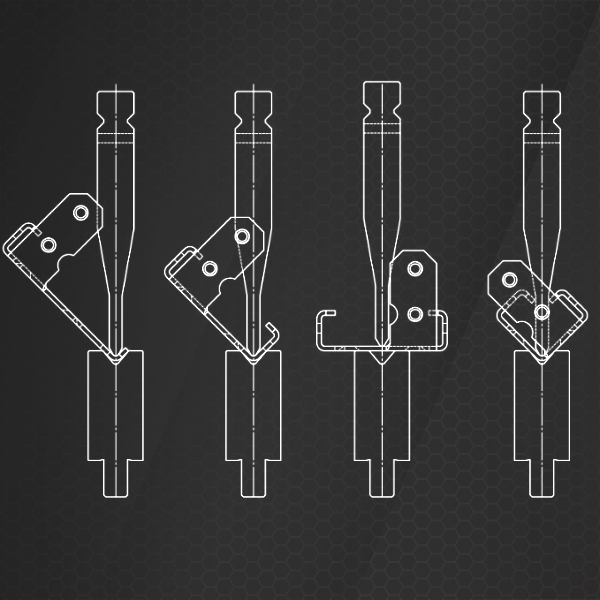

PD01 Lama Dritta Studio Piega

PD01 LAMA DRITTA STUDIO PIEGA

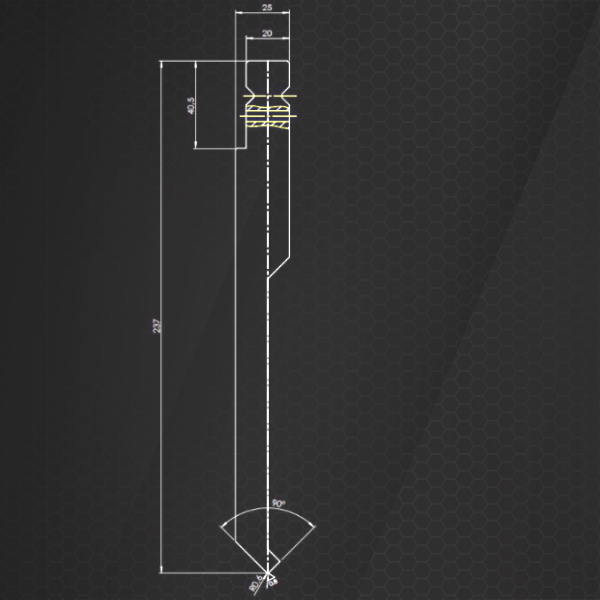

Punzone PT-BIU-035

PUNZONE SERIE PT-BIU-035 90°-R0,6 Materiale 42CrMo4 Trattamento termico temprato ad Induzione HRC 52-58 PT-BIU-035

Matrice PS-2011 V063-60°

CARICO MAX: 600 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 24.709 Kg/835 mm PS-2011 V063-60°

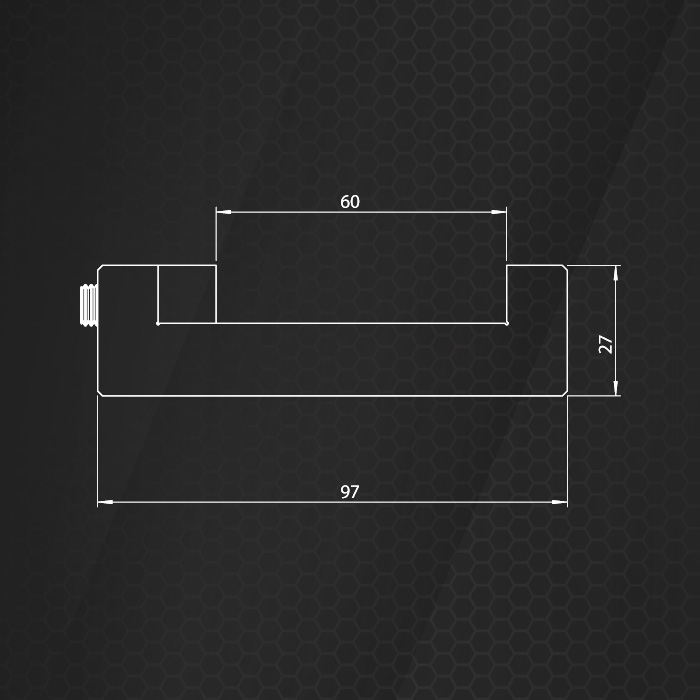

Canalina Portamatrice PS-4000

Lunghezza a richiesta del Cliente CANALINA PORTAMATRICE

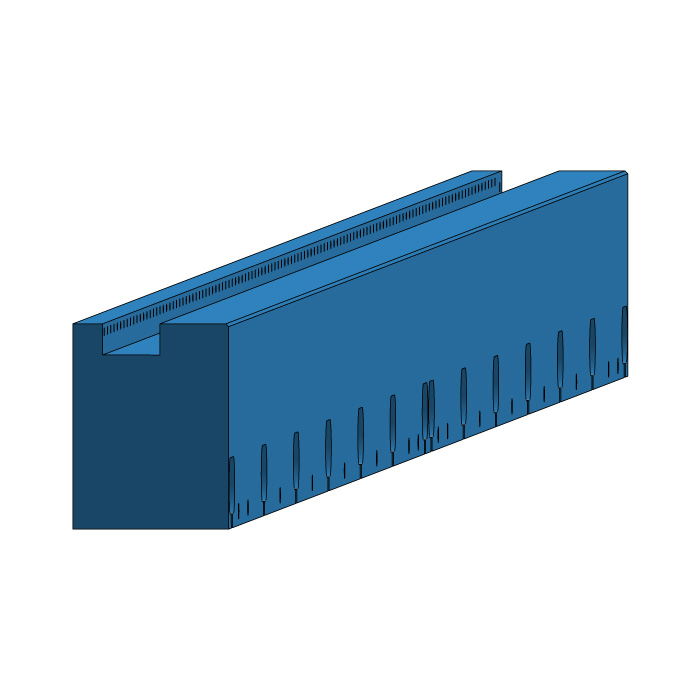

Q3137-6200-011-1 Banco Pressa

Q3137-6200-011-1 BANCO PRESSA

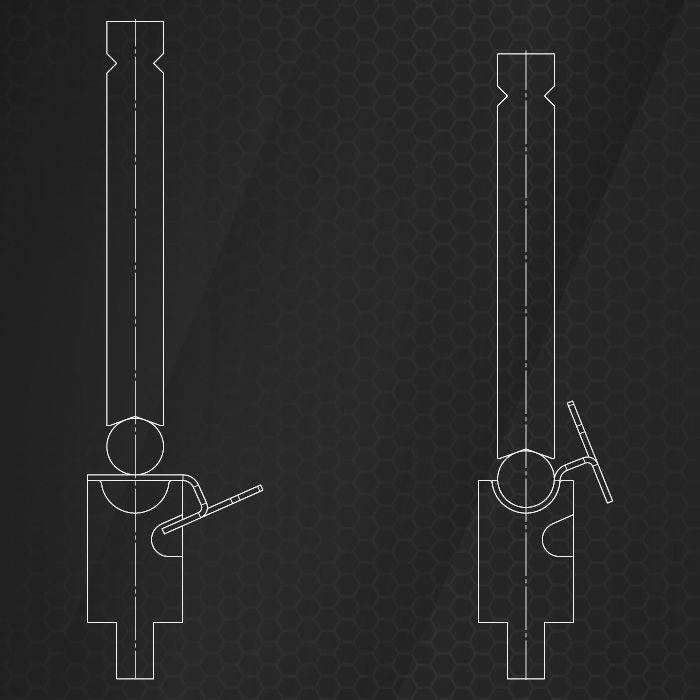

T01 Stampo Speciale

T01 STAMPO SPECIALE

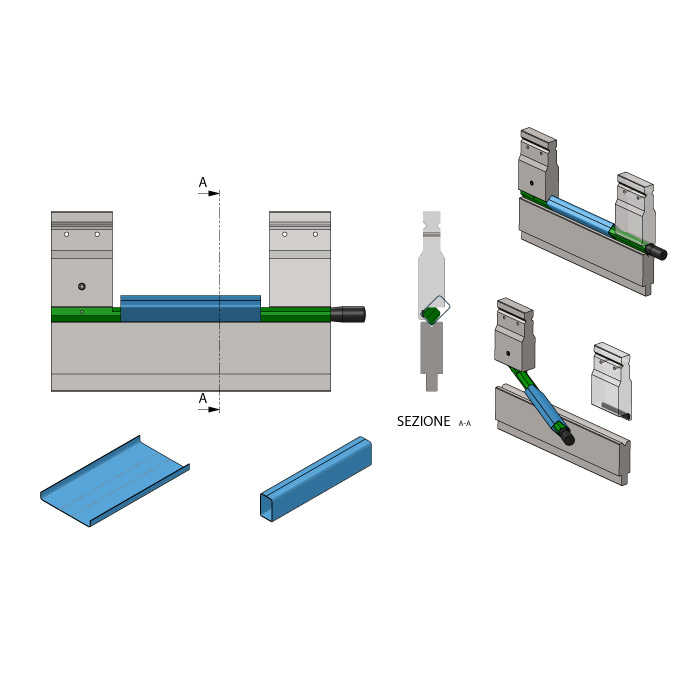

SPE20 Stampo Speciale Lamiera Sfilabile

SPE20 STAMPO SPECIALE LAMIERA SFILABILE

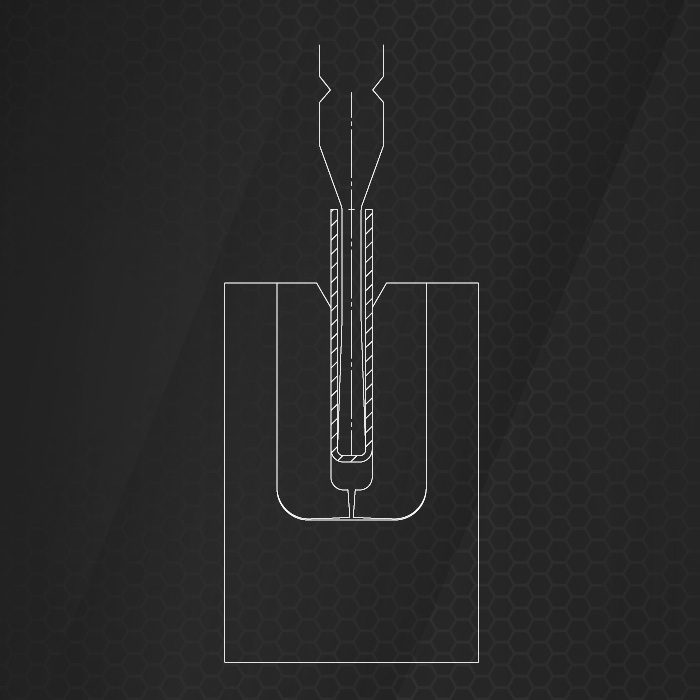

SPE19 Stampo Speciale Piega ad U

SPE19 STAMPO SPECIALE PIEGA AD U

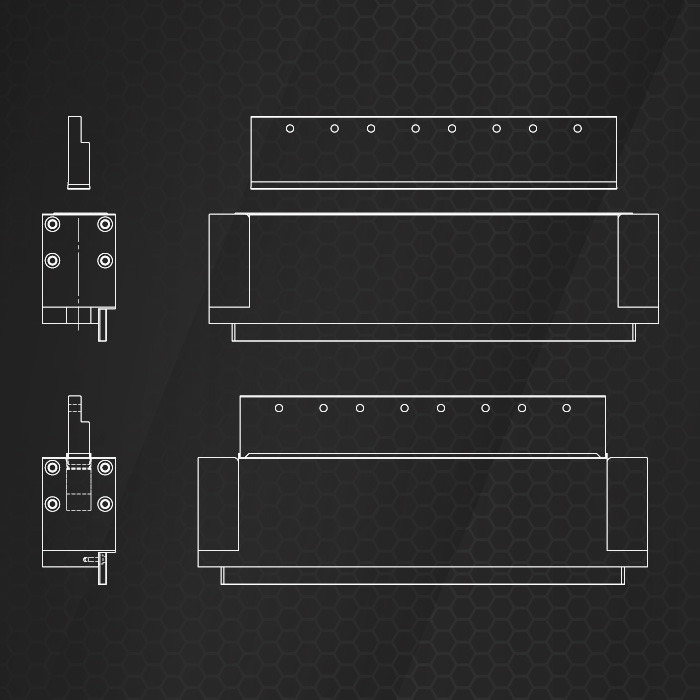

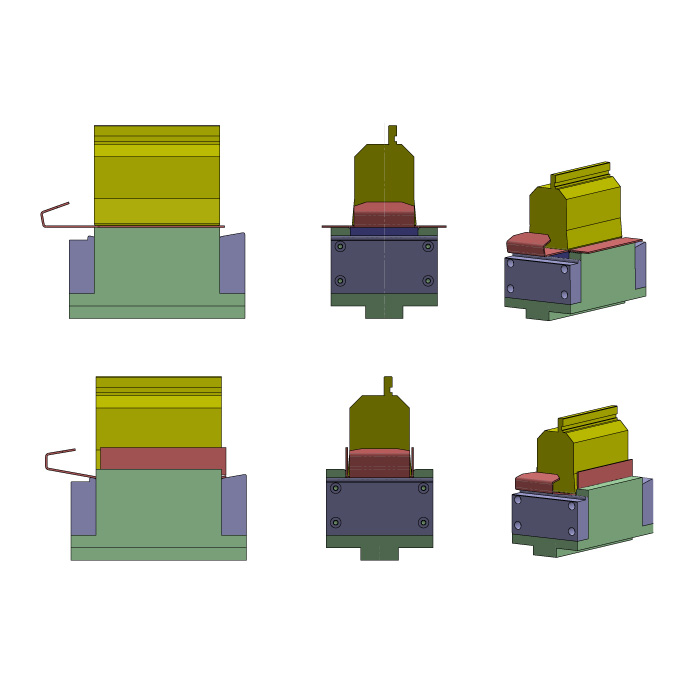

SPE10 Stampo Speciale 4 Pieghe

SPE10 STAMPO SPECIALE 4 PIEGHE

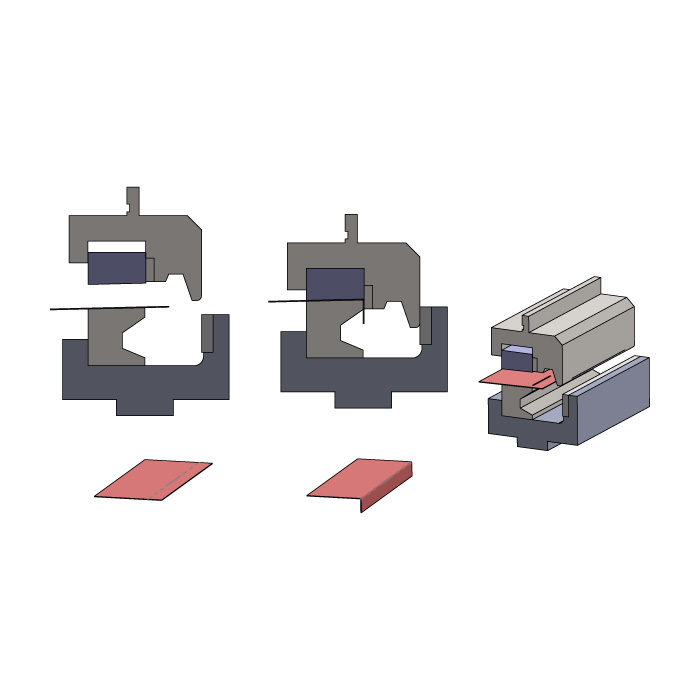

SPEBS Bordo Scomparente 2

SPEBS BORDO SCOMPARENTE 2

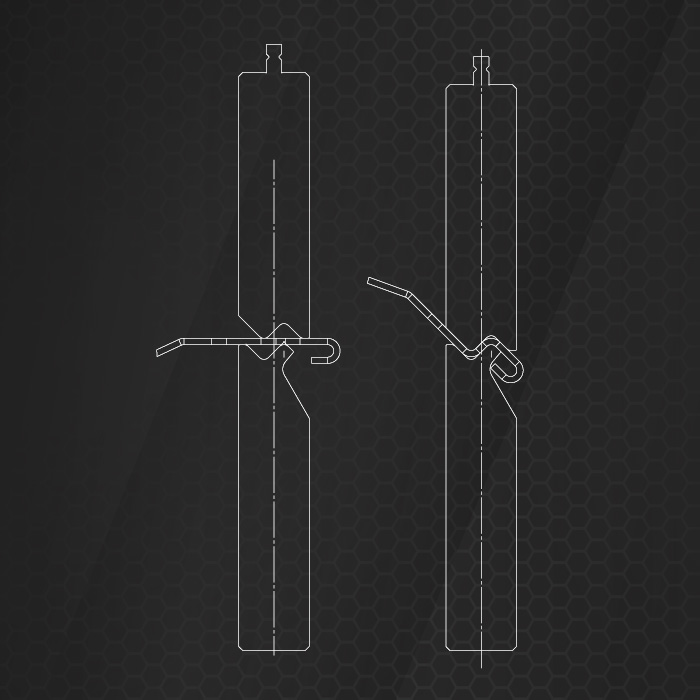

SPE07 Stampo a Z Speciale 3

SPE07 STAMPO A Z SPECIALE 3

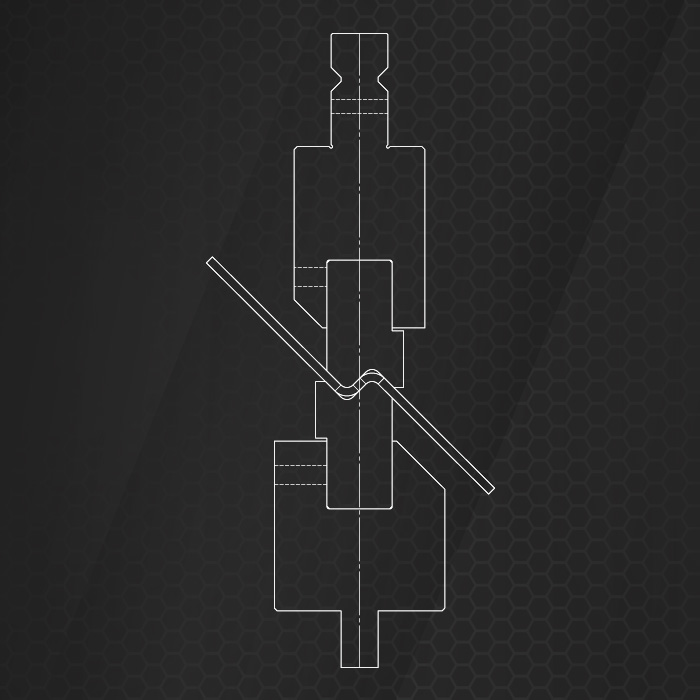

SPE07 Stampo a Z Speciale 4

SPE07 STAMPO A Z SPECIALE 4

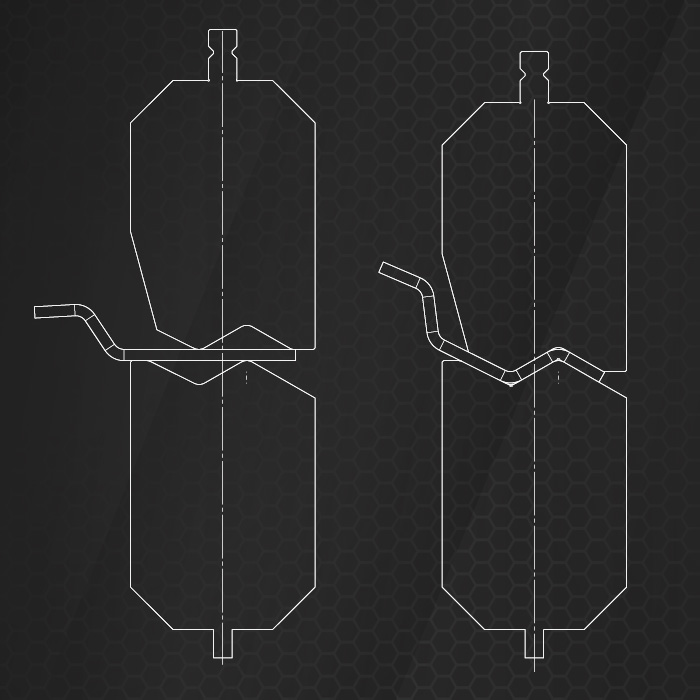

SPE07 Stampo a Z Speciale 2

SPE07 STAMPO A Z SPECIALE 2

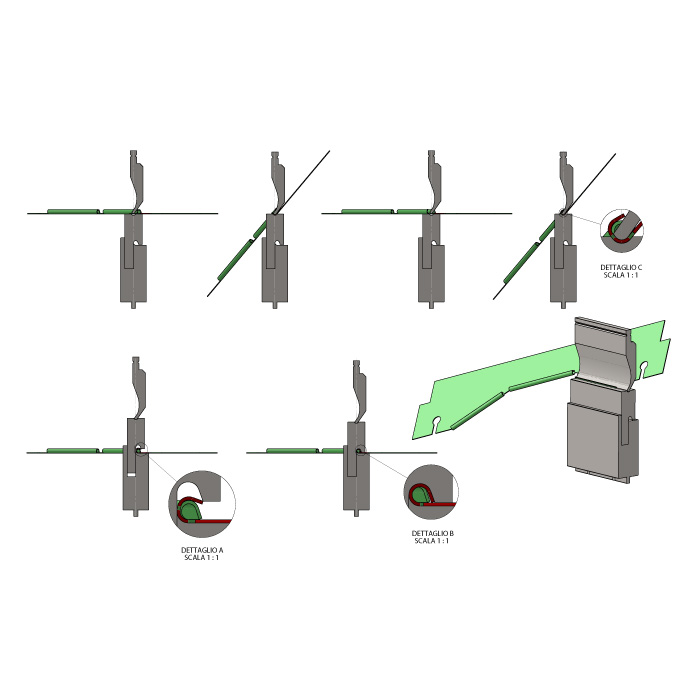

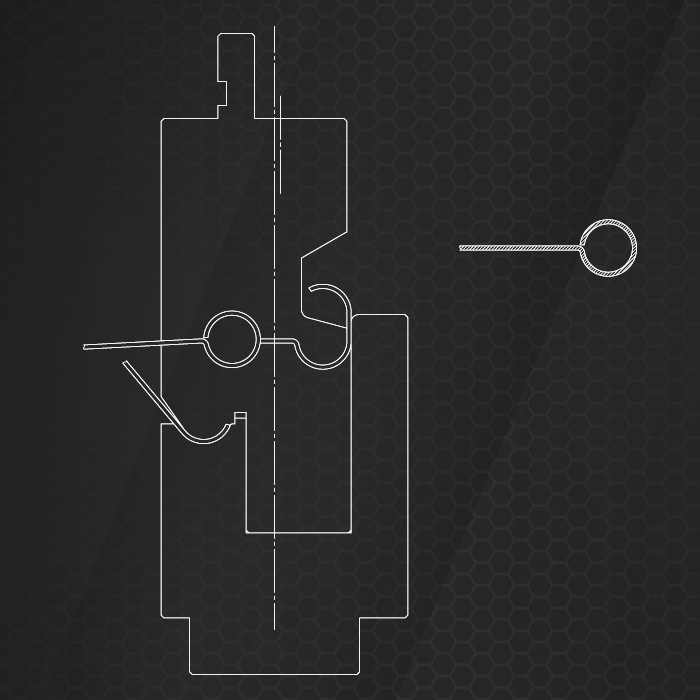

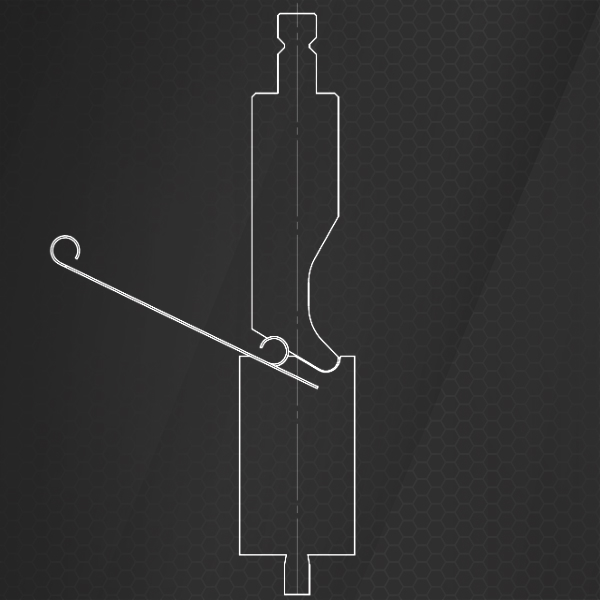

SPE11 Stampo Ricciolo Speciale

SPE11 STAMPO RICCIOLO SPECIALE

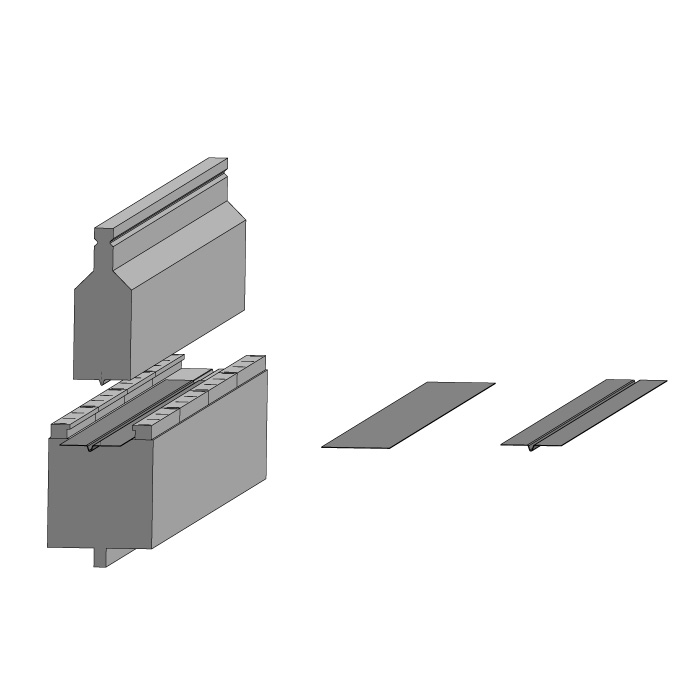

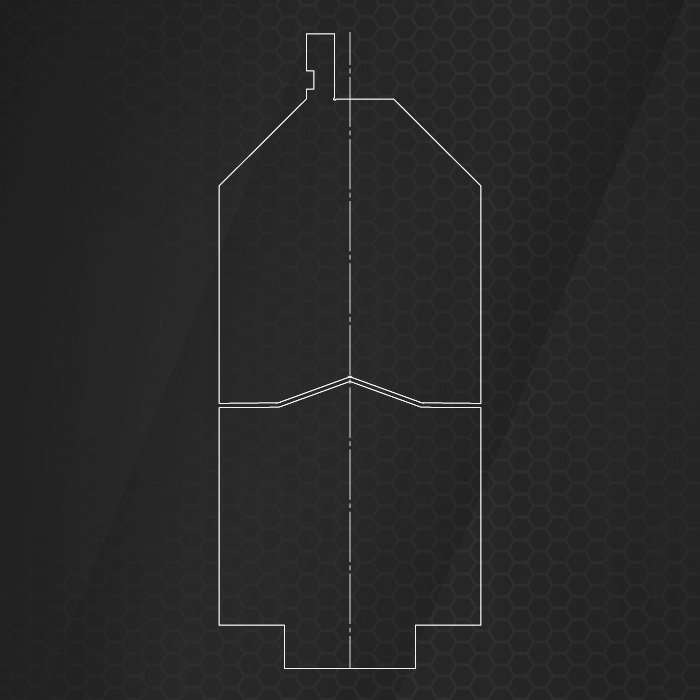

SPE08 Stampo Coniatura Guidato

SPE08 STAMPO CONIATURA GUIDATO

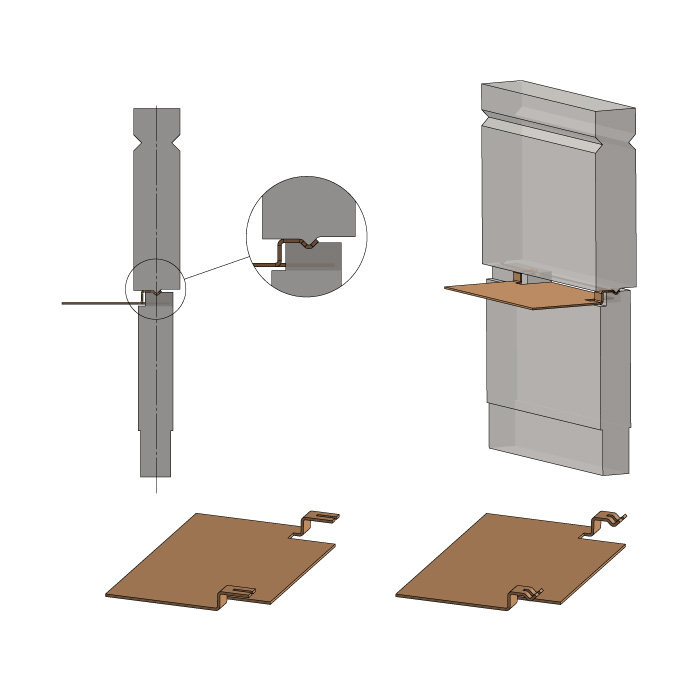

SPE08 Stampo Coniatura Scaricato

SPE08 STAMPO CONIATURA SCARICATO

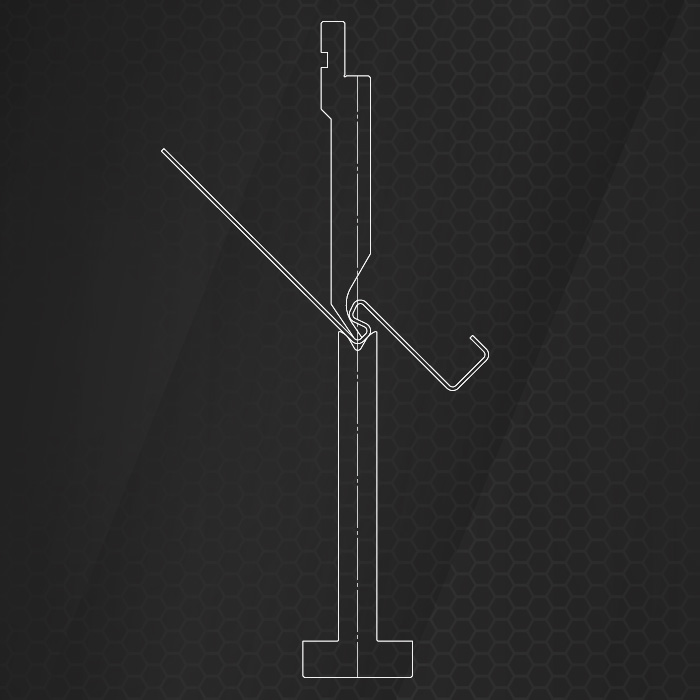

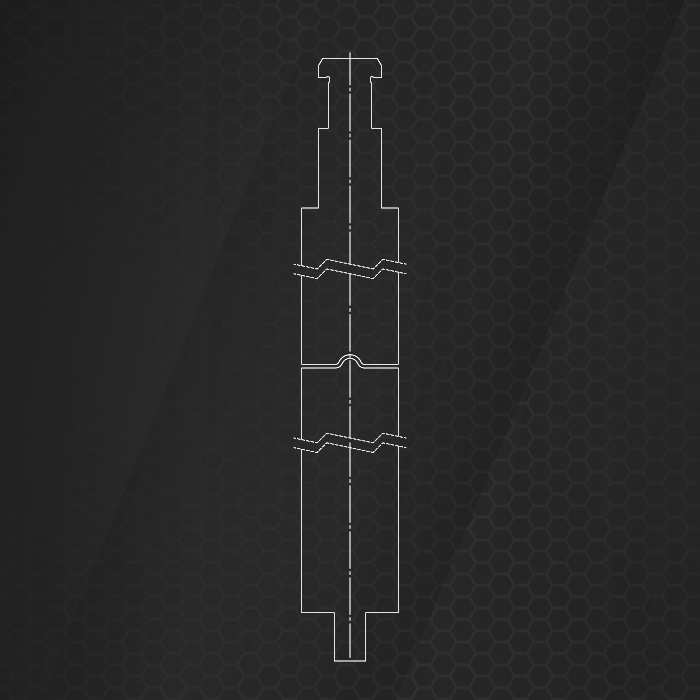

SPE01 Stampo Coniatura Raggiato 2

SPE01 STAMPO CONIATURA RAGGIATO 2

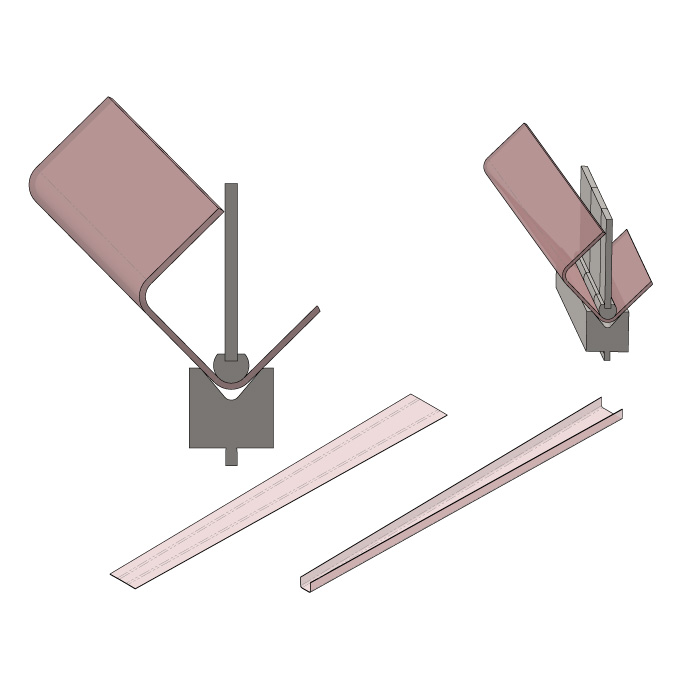

PD08 Portalama con Inserti Raggiati 2

PD08 PORTALAMA CON INSERTI RAGGIATI 2

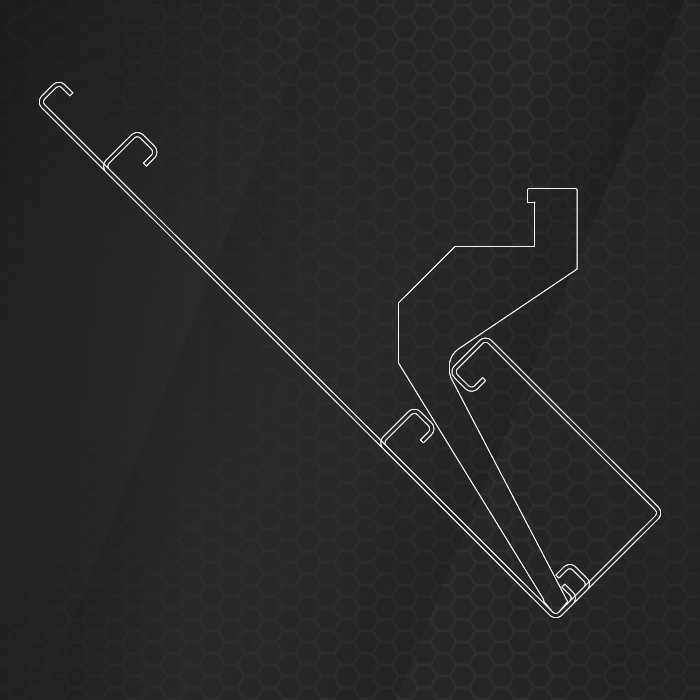

PCC03 Punzone Collo di Cigno 2

PCC03 PUNZONE COLLO DI CIGNO 2

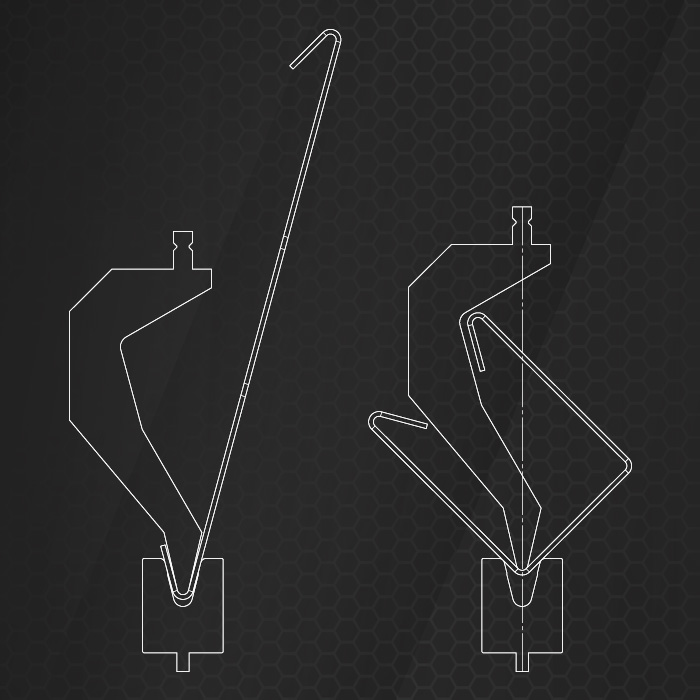

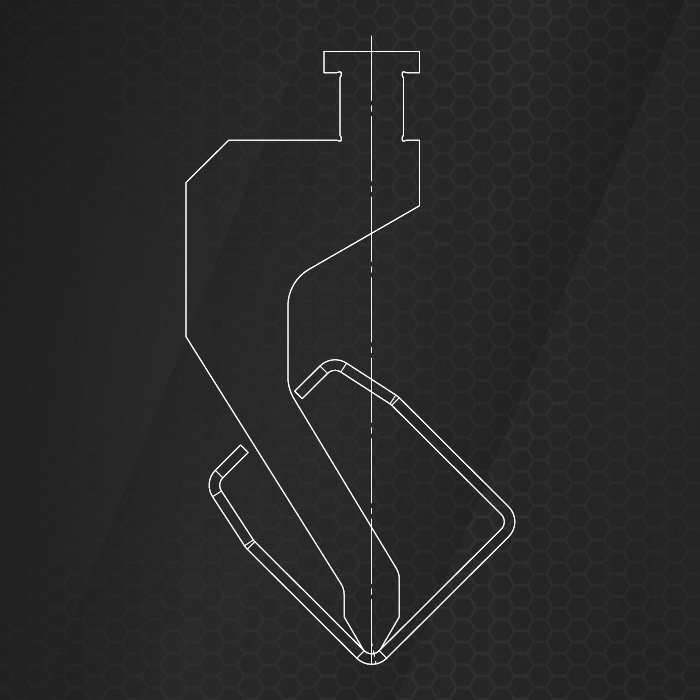

PCC01 Punzone Collo di Cigno 2

PCC01 PUNZONE COLLO DI CIGNO 2

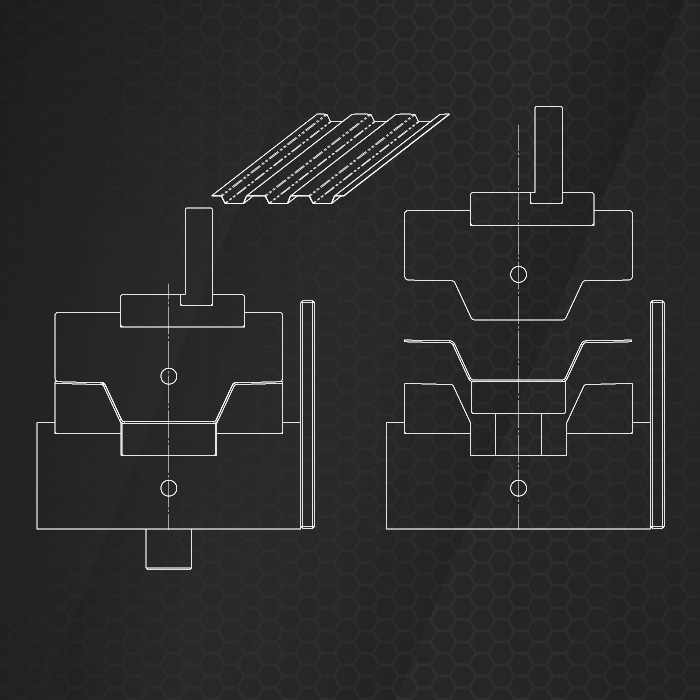

SPE17 Stampo a Greca

SPE17 STAMPO A GRECA

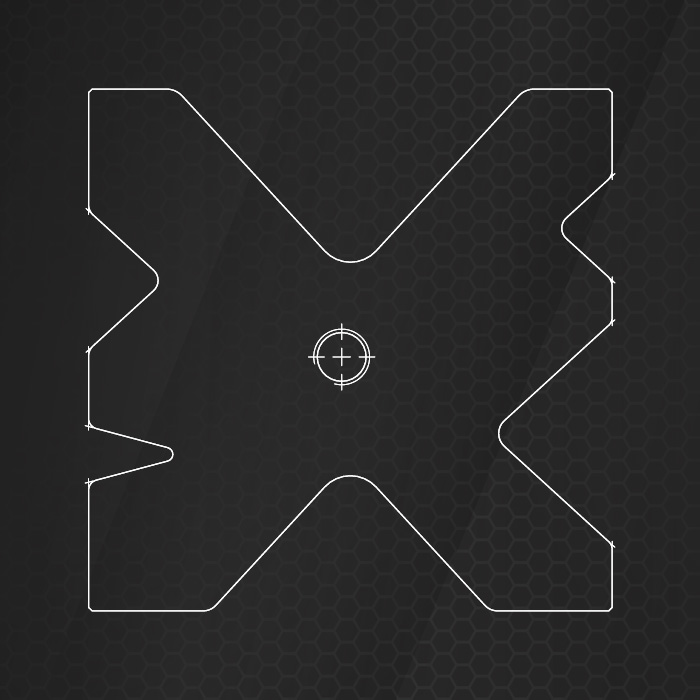

MQ06 Matrice Quadra 6V

MQ06 MATRICE QUADRA 6V

MQ05 Matrice Quadra 5V

MQ05 MATRICI QUADRE 5V

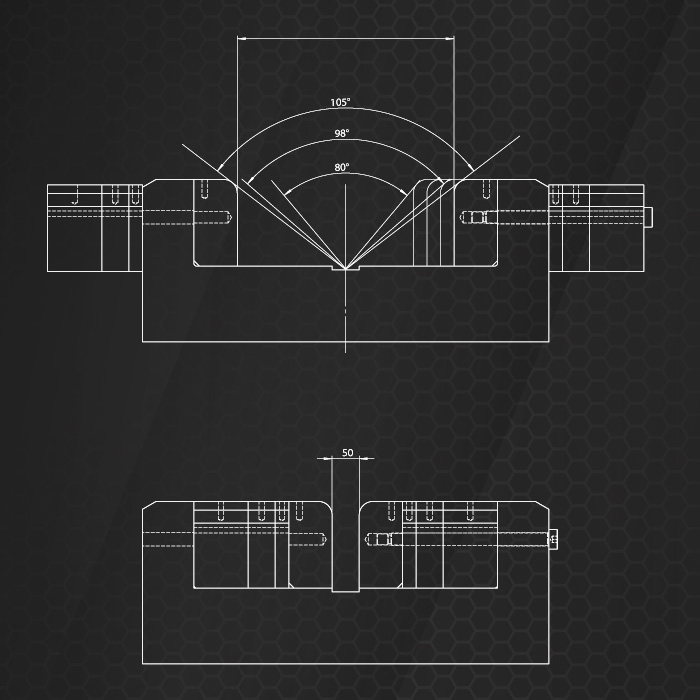

M1VR Matrice Registrabile

M1VR MATRICE REGISTRABILE

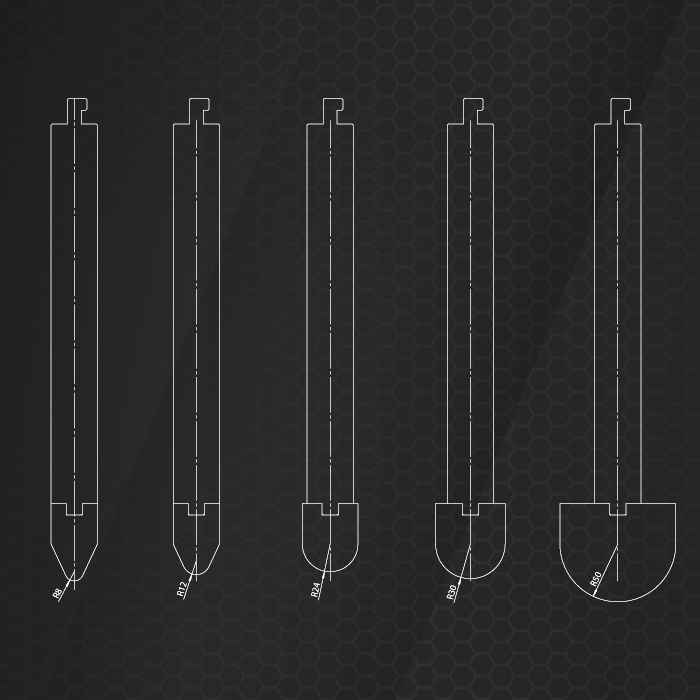

PD08 Portalama con Inserti Raggiati 1

PD08 PORTALAMA CON INSERTI RAGGIATI

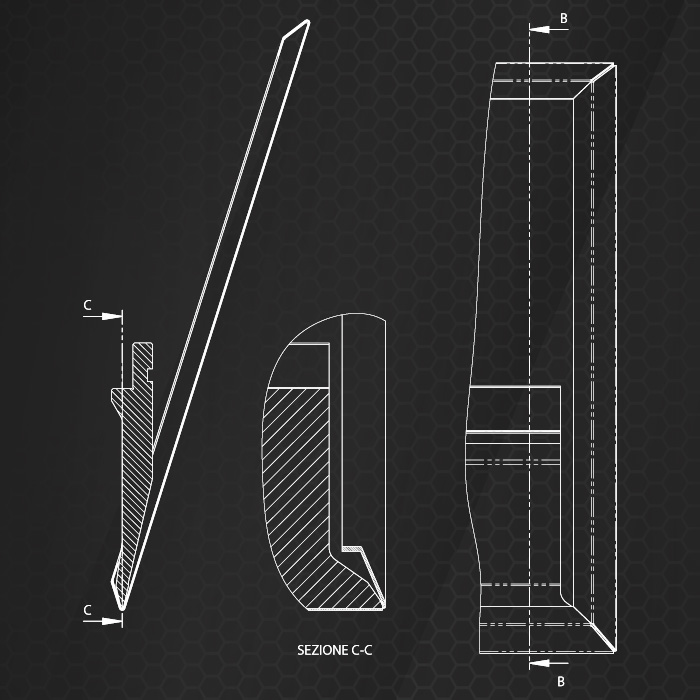

PD03 Sudio Scarpetta

PD03 STUDIO SCARPETTA

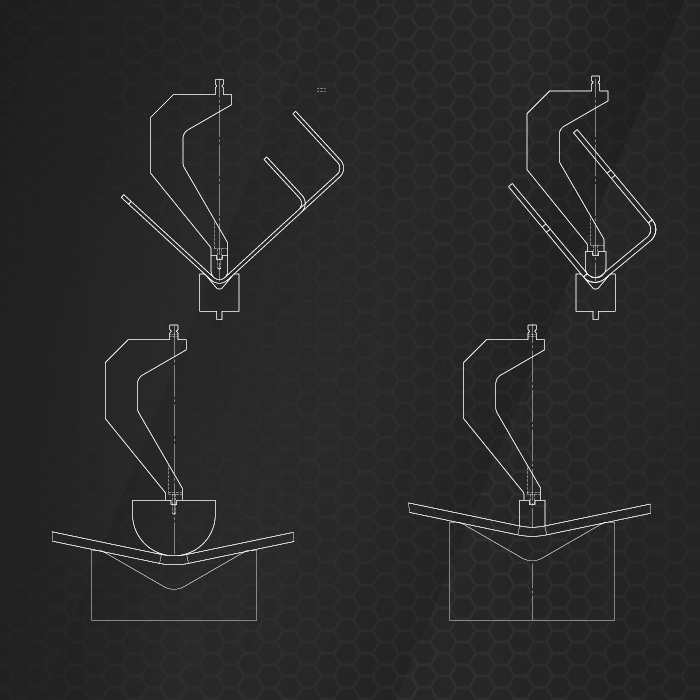

PCC08 Portalama con Inserti Raggiati

PCC08 PORTALAMA CON INSERTI RAGGIATI

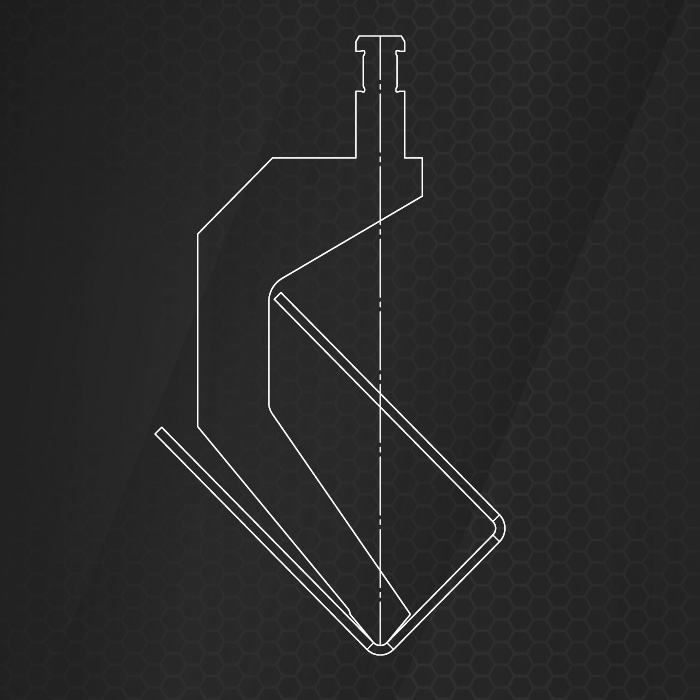

PCC03 Punzone Collo di Cigno 1

PCC03 PUNZONE COLLO DI CIGNO 1

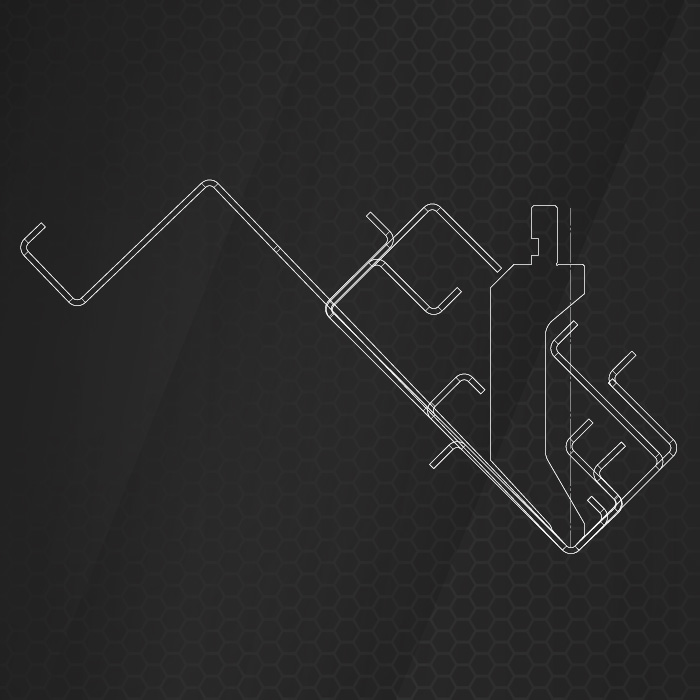

PCC02 Punzone Studio Ingombri

PCC02 PUNZONE STUDIO INGOMBRI

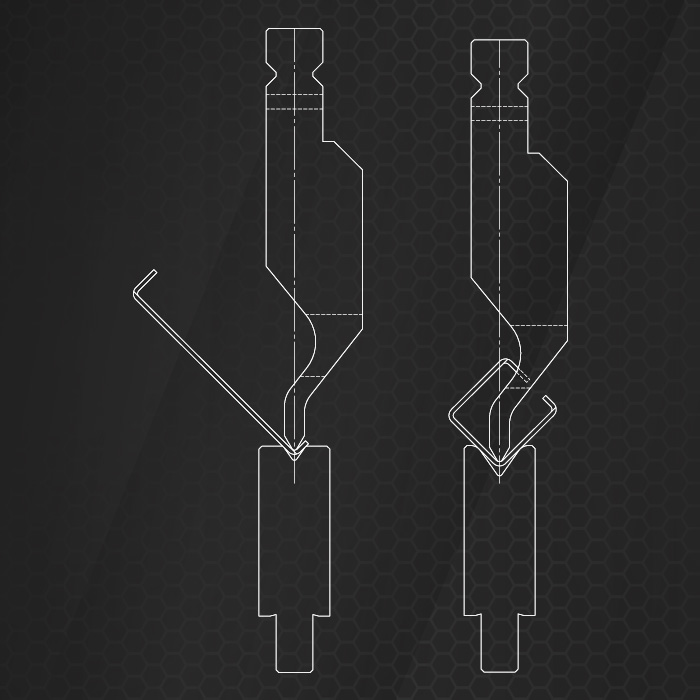

PCC01B Punzone Speciale Scaricato

PCC01B PUNZONE SPECIALE FORATO

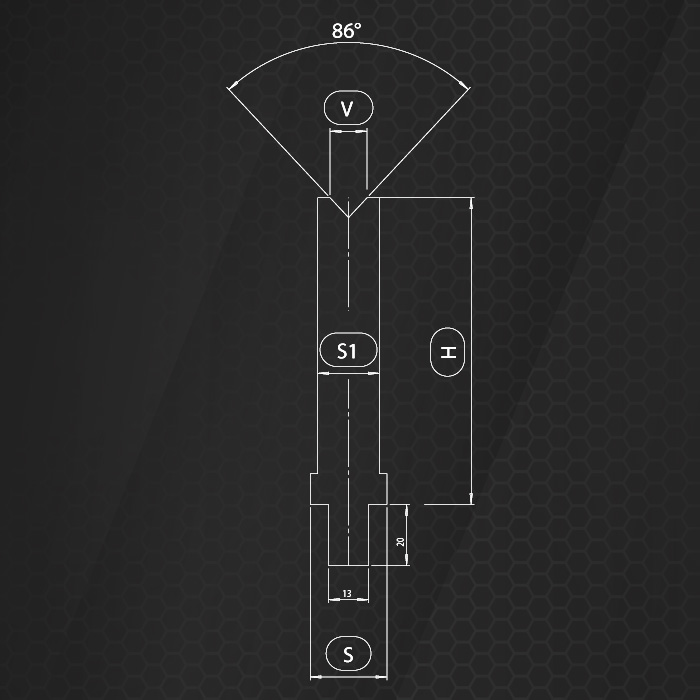

Matrice PT-2300-86°

Materiale 42CrMo4 Trattamento termico temprato ad Induzione HRC 52-58 PT-2300-86°         V [mm] H [mm] S [mm] S1 [mm]  6  100  20  10  6  100  20  20  6  150  25  20  8  100  20  12  8  100  20  20  8  150  25  20  10  100  20  14  10  100  20  20  10…

Details

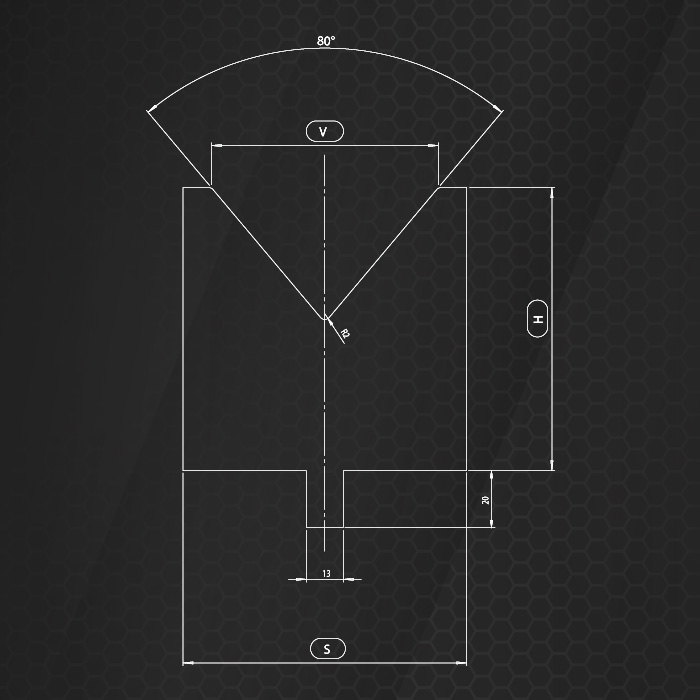

Matrice PT-2300-80°

V [mm] H [mm] S [mm]  20  2,5  35  25  3  40  60  100  75  70  100  85  80  100  100  90  120  110  100  120  120   Materiale 42CrMo4 Trattamento termico temprato ad Induzione HRC 58-60 PT-2300-80°

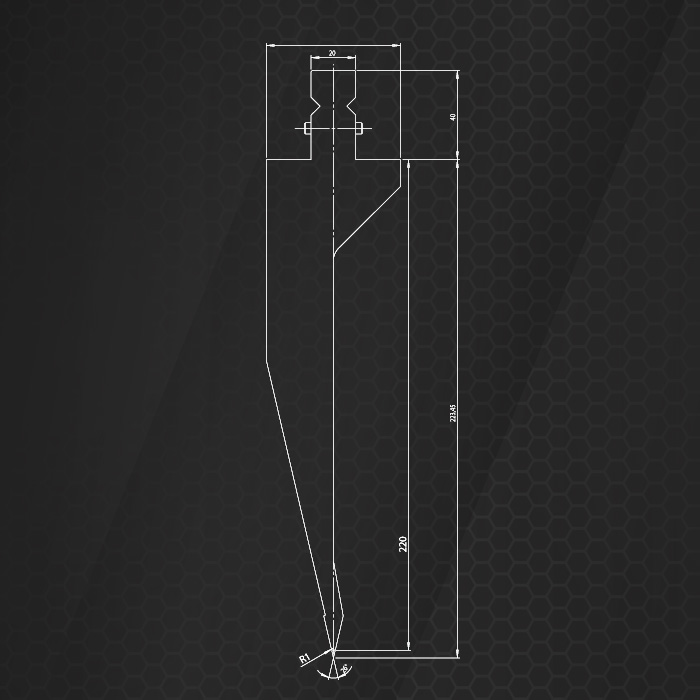

Punzone PT-1318

PUNZONE SERIE PT-1318 26°-R1 Materiale 42CrMo4 Trattamento termico temprato ad Induzione HRC 52-58 PT-1318

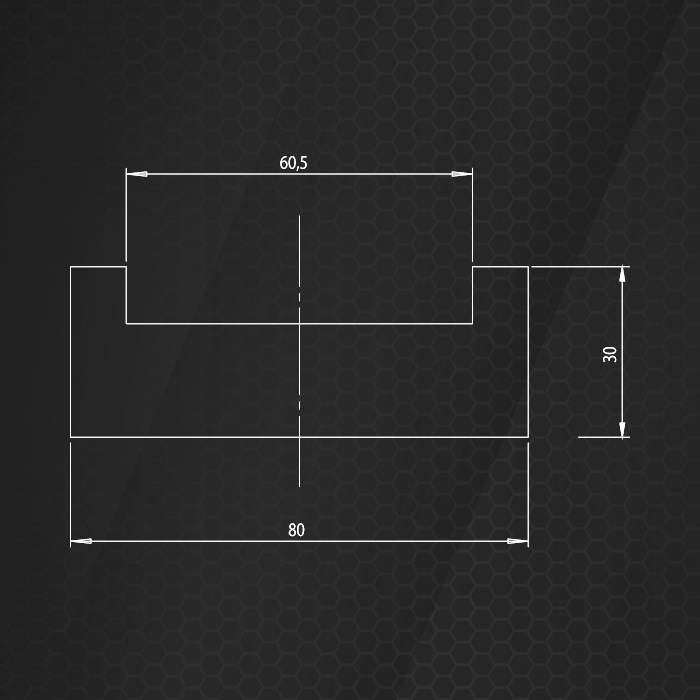

Portamatrice PS-4016

PS-4016

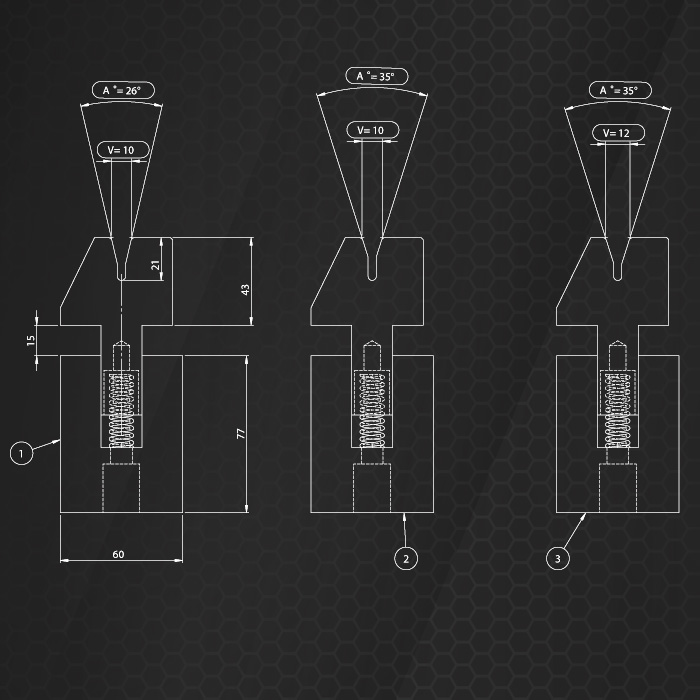

Matrice Piegaschiaccia PS-3001

Num. articolo Num. parte Materiale  1  V10-26°  1.0503 (C45)  2  V10-35°  1.0503 (C45)  3  V12-26°  1.0503 (C45)   CARICO MAX: 800 kN/m TRATTAMENTO TERMICO Temprato a Induzione HRC 52-58 PS-3001

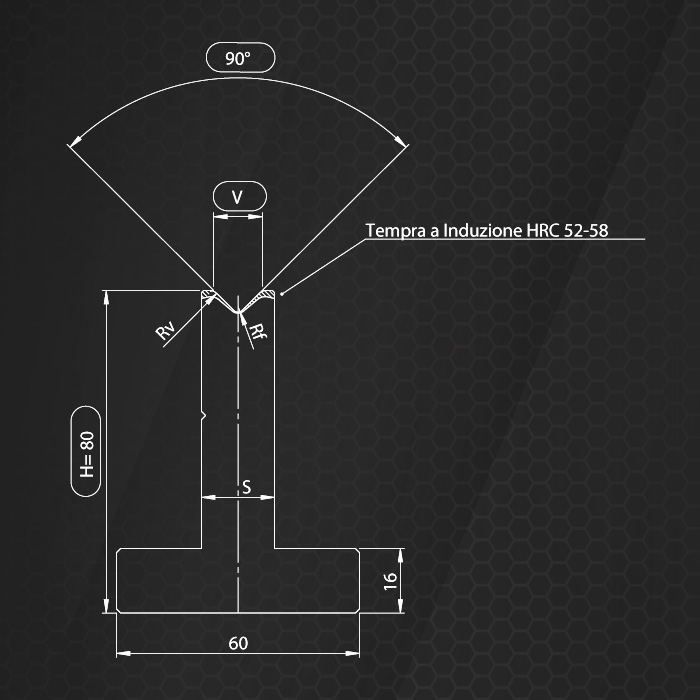

Matrice PS-2090 H80-90°

Alfa [°] V [mm] Rv [mm] S [mm] Rf [mm] Carico Max [kN/m] Peso [kg]  PS 2091  90°  6  1,5  12  0,5  1000  11,2  PS 2092  90°  8  1,5  14  0,8  1000  12,0  PS 2093  90°  10  2  16  1,5  1000  12,7  PS 2094  90°  12  2,5  18  1,5  1000  13,5   MATERIALE 1.0503 (C45)…

Details

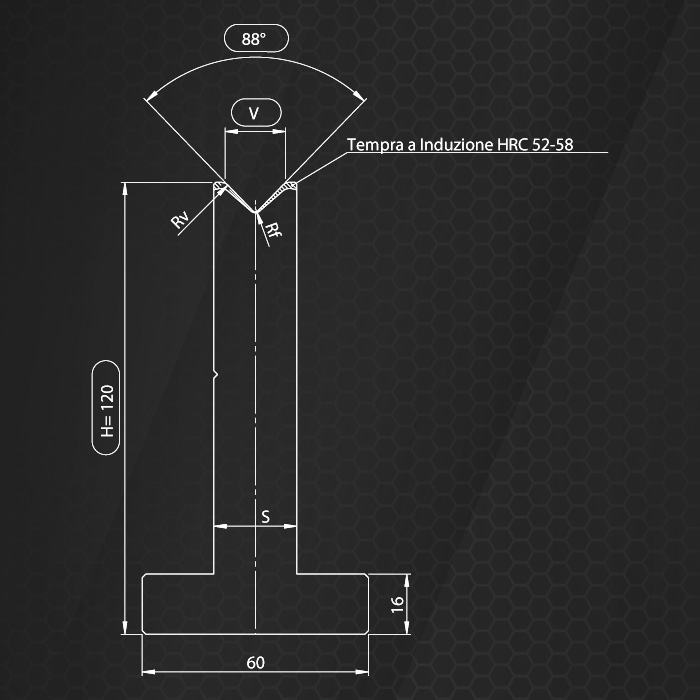

Matrice PS-2080 H120-88°

Alfa [°] V [mm] Rv [mm] S [mm] Rf [mm] Carico Max [kN/m] Peso [kg]  PS 2081- H120  88°  6  1,5  12  0,5  1000  14,3  PS 2082- H120  88°  8  1,5  14  0,8  1000  15,6  PS 2083- H120  88°  10  2  16  1  1000  16,9  PS 2084- H120  88°  12  2,5  18  1  1000  18,2…

Details

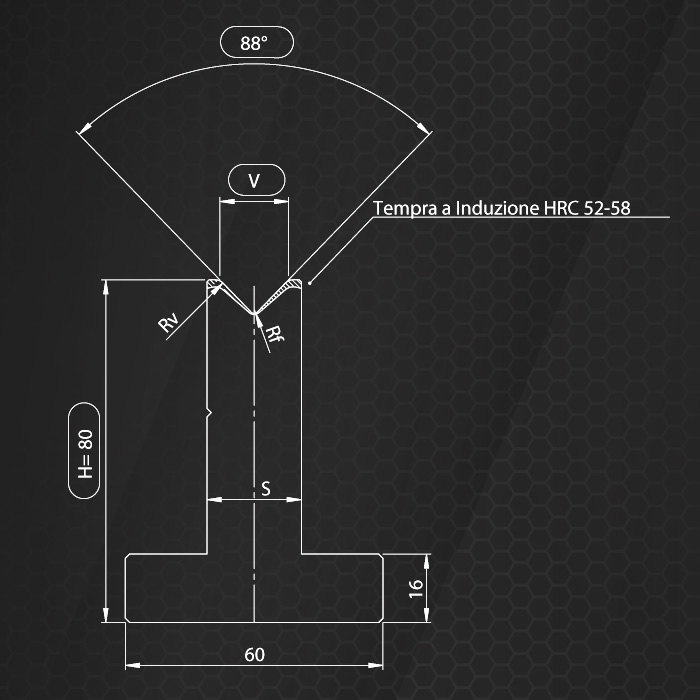

Matrice PS-2080 H80-88°

Alfa [°] V [mm] Rv [mm] S [mm] Rf [mm] Carico Max [kN/m] Peso [kg]  PS 2081  88°  6  1,5  12  0,5  1000  11,8  PS 2082  88°  8  1,5  14  0,8  1000  12,6  PS 2083  88°  10  2  16  1  1000  13,3  PS 2084  88°  12  2,5  18  1  1000  14,0  PS 2085  88°  16…

Details

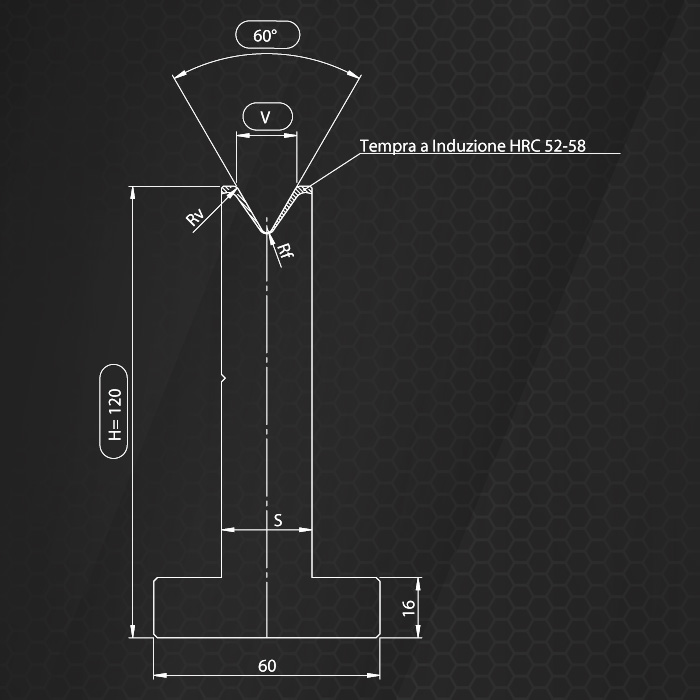

Matrice PS-2060 H120-60°

Alfa [°] V [mm] Rv [mm] S [mm] Rf [mm] Carico Max [kN/m] Peso [kg]  PS 2061 – H120  60°  6  1,5  12  0,5  800  14,3  PS 2062 – H120  60°  8  1,5  14  0,8  700  15,5  PS 2063 – H120  60°  10  2  16  1  800  16,8  PS 2064 – H120  60°  12  2,5  18  1  700…

Details

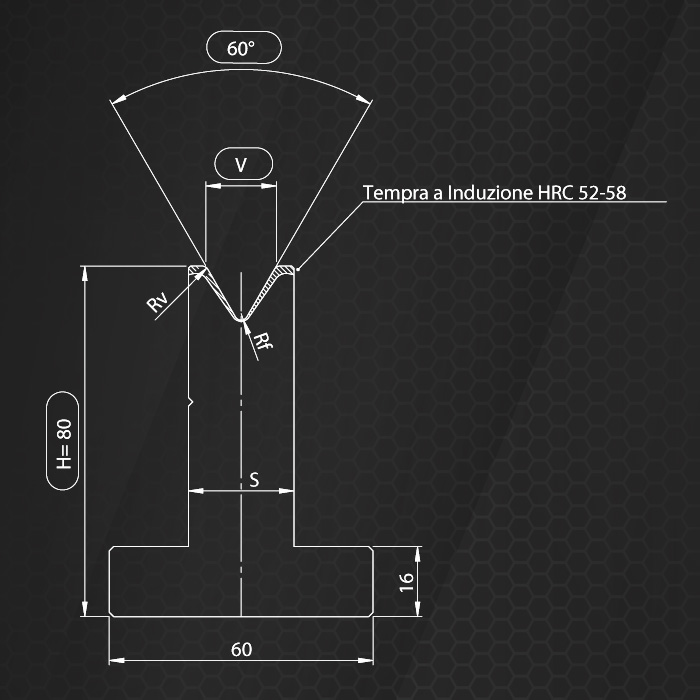

Matrice PS-2060 H80-60°

Alfa [°] V [mm] Rv [mm] S [mm] Rf [mm] Carico Max [kN/m] Peso [kg]  PS 2061  60°  6  1,5  12  0,5  800  11,1  PS 2062  60°  8  1,5  14  0,8  700  11,9  PS 2063  60°  10  2  16  1  800  12,6  PS 2064  60°  12  2,5  18  1  700  13,3  PS 2065  60°  16…

Details

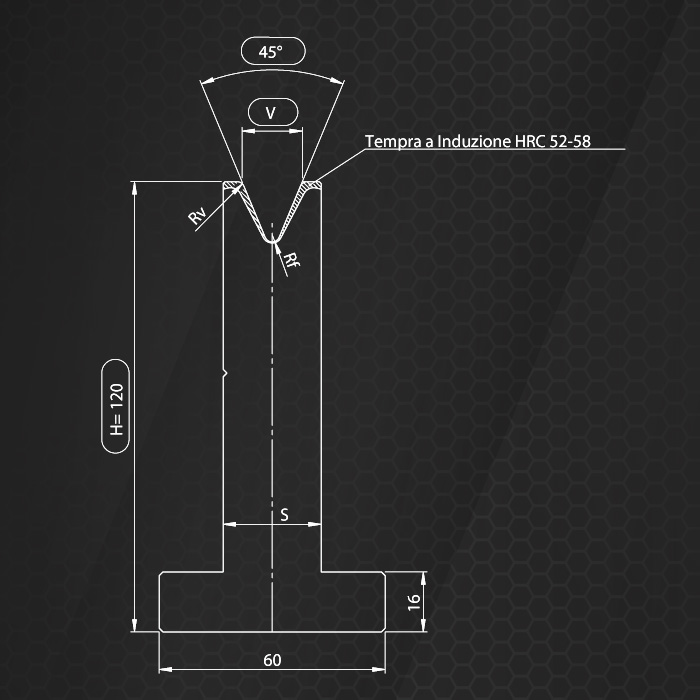

Matrice PS-2040 H120-45°

Alfa [°] V [mm] Rv [mm] S [mm] Rf [mm] Carico Max [kN/m] Peso [kg]  PS 2043- H120  45°  10  1  18  1  500  18,0  PS 2044- H120  45°  12  1,5  24  1,5  500  21,9  PS 2045- H120  45°  16  2  26  2  500  22,9  PS 2046- H120  45°  20  2,5  30  2,5  600  25,0…

Details

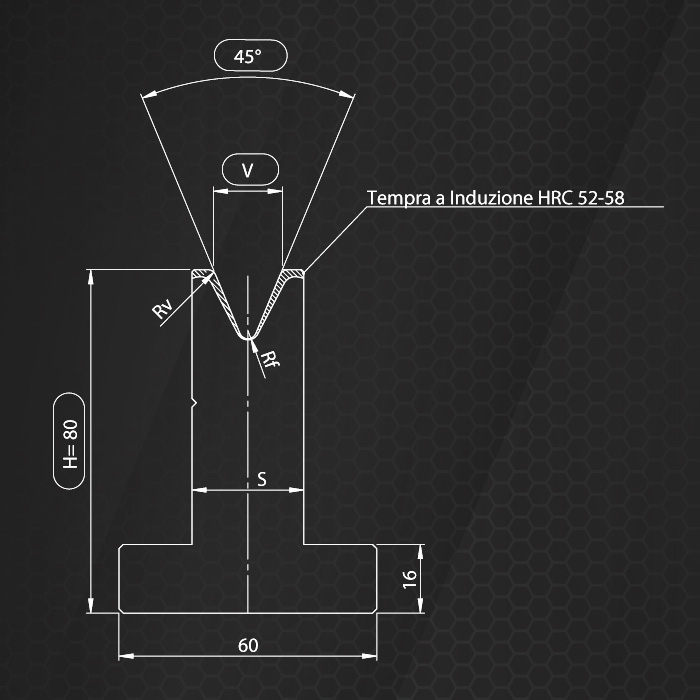

Matrice PS-2040 H80-45°

Alfa [°] V [mm] Rv [mm] S [mm] Rf [mm] Carico Max [kN/m] Peso [kg]  PS 2043  45°  10  1  18  1  500  13,3  PS 2044  45°  12  1,5  24  1,5  500  15,7  PS 2045  45°  16  2  26  2  500  16,1  PS 2046  45°  20  2,5  30  2,5  600  17,2  PS 2047  45°  25…

Details

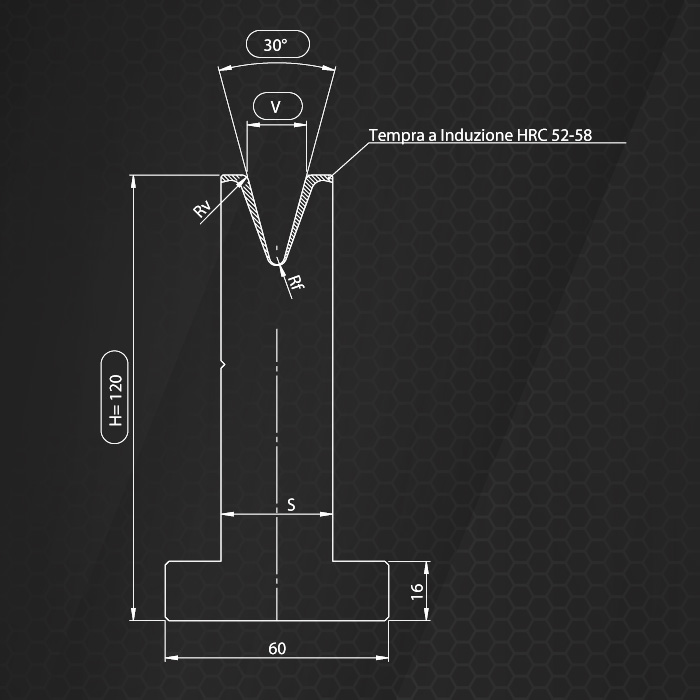

Matrice PS-2030 H120-30°

Alfa [°] V [mm] Rv [mm] S [mm] Rf [mm] Carico Max [kN/m] Peso [kg]  PS 2031- H120  30°  6  0,6  14  0,6  350  15,5  PS 2032- H120  30°  8  0,8  18  0,8  350  18,0  PS 2033- H120  30°  10  1  24  1  500  21,9  PS 2034- H120  30°  12  1,5  24  1  400  21,6…

Details

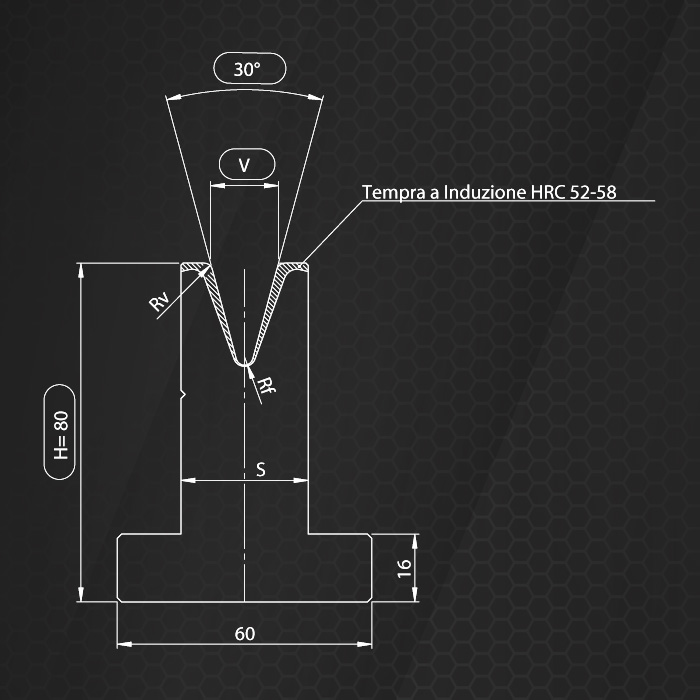

Matrice PS-2030 H80-30°

Alfa [°] V [mm] Rv [mm] S [mm] Rf [mm] Carico Max [kN/m] Peso [kg] PS 2031  30°  6  0,6  14  0,6  350  11,9 PS 2032  30°  8  0,8  18  0,8  350  13,4 PS 2033  30°  10  1  24  1  500  15,6 PS 2034  30°  12  1,5  24  1  400  15,4 PS 2035  30°  16…

Details

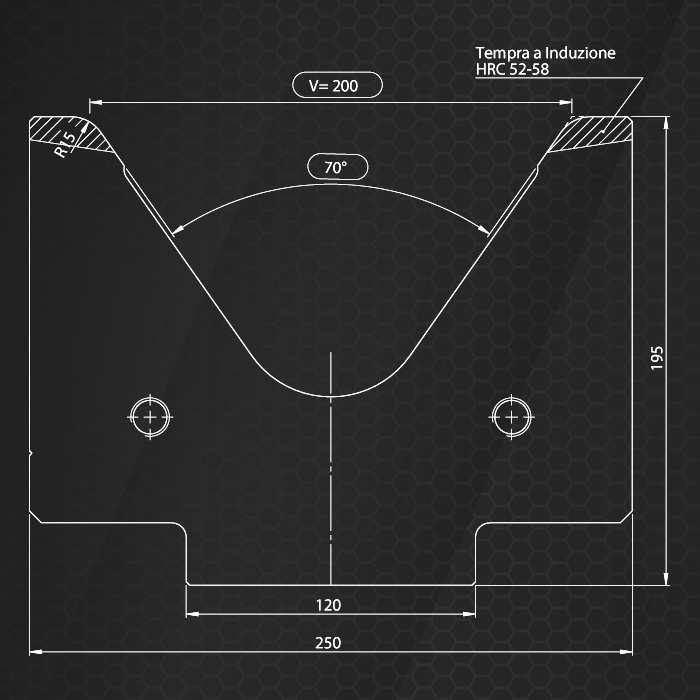

Matrice PS-2011 V200-70°

CARICO MAX: 1200 kN/m MATERIALE 1.7225 (42CrMo4) TRATTAMENTO TERMICO Tempra a Induzione HRC 58-60 Peso: 100.802 Kg PS-2011 V200-70°

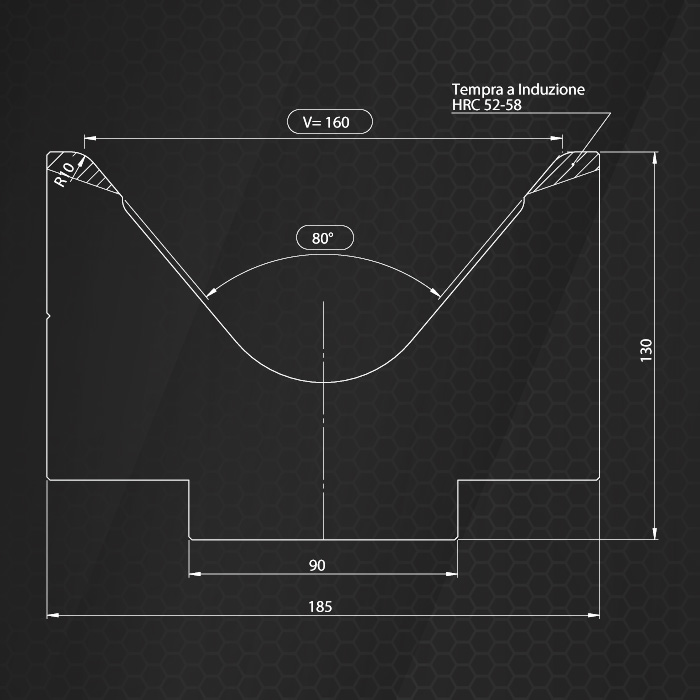

Matrice PS-2011 V160-80°

CARICO MAX: 1.150 kN/m MATERIALE 1.7225 (42CrMo4) TRATTAMENTO TERMICO Tempra a Induzione HRC 58-60 Peso: 94.806 Kg/835 mm PS-2011 V160-80°

Matrice PS-2011 V125-80°A90

CARICO MAX: 865 kN/m MATERIAL 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 64.555 Kg/835 mm PS-2011 V125-80°A90

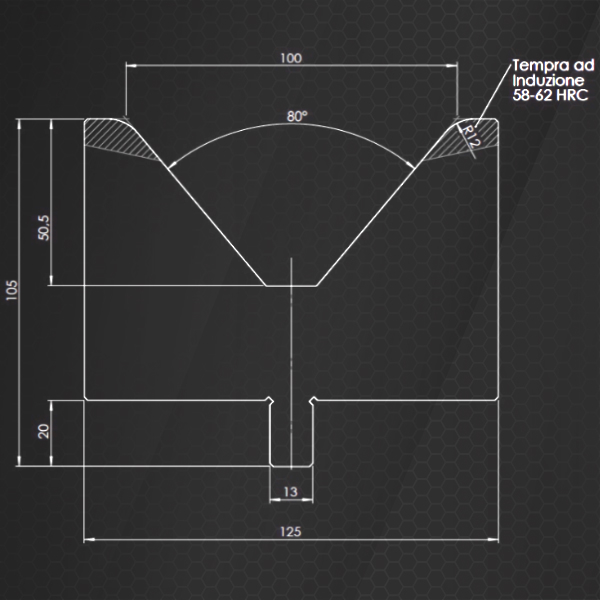

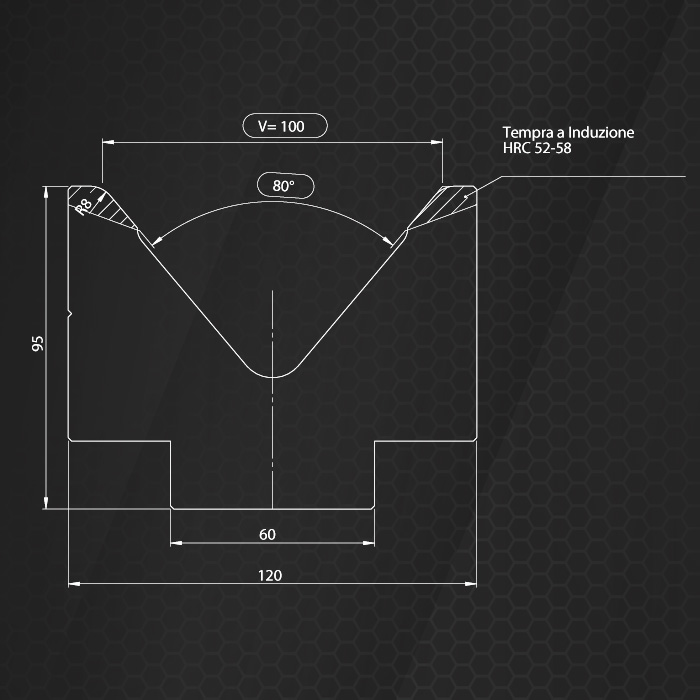

Matrice PS-2011 V100-80°

CARICO MAX: 645 kN/m MATERIAL 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 45.984 Kg/835 mm PS-2011 V100-80°

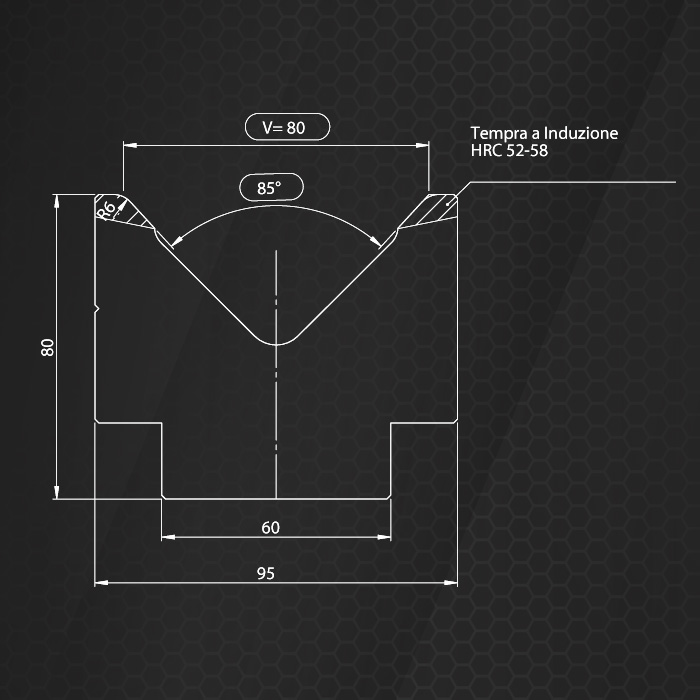

Matrice PS-2011 V080-85°

CARICO MAX: 760 kN/m MATERIAL 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 33.352 Kg/835 mm PS-2011 V080-85°

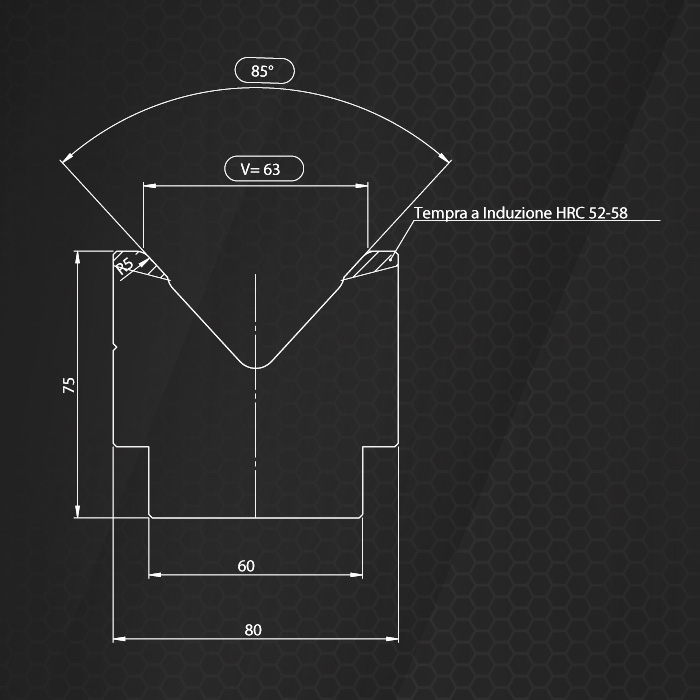

Matrice PS-2011 V063-85°

CARICO MAX: 910 kN/m MATERIAL 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 28.977 Kg/835 mm PS-2011 V063-85°

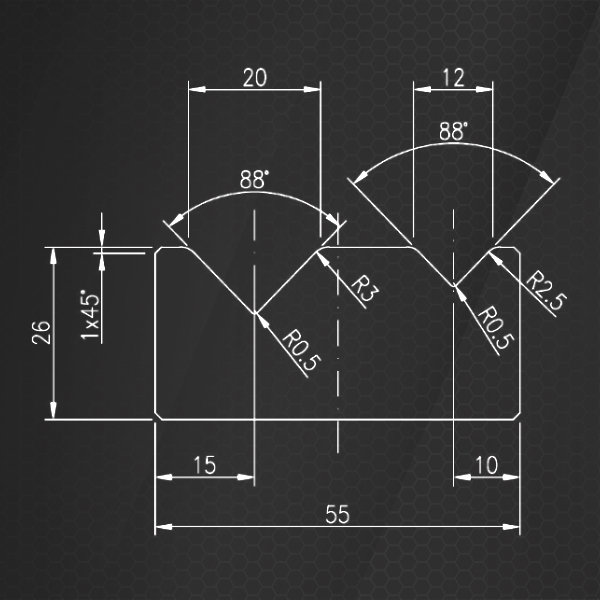

Matrice a 2V PS-2014 V12-20 88°

CARICO MAX: 950 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-55 PS-2014 V12-20 88°

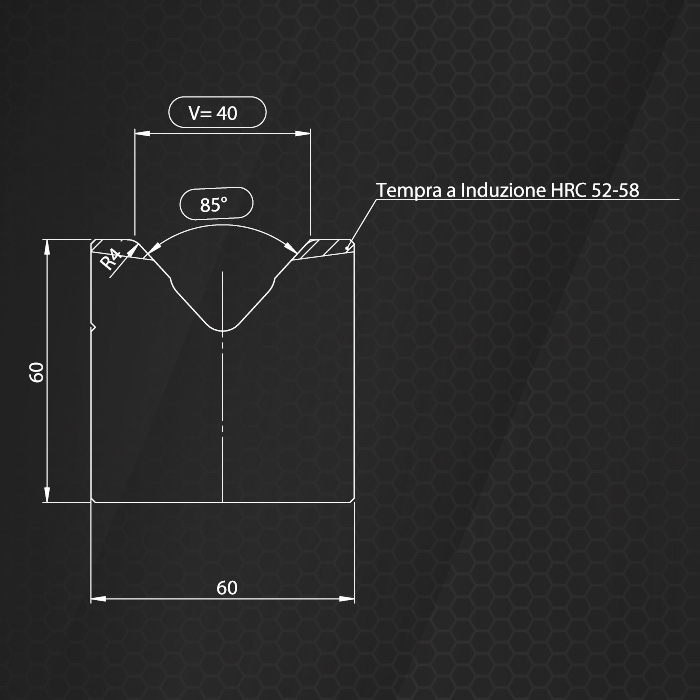

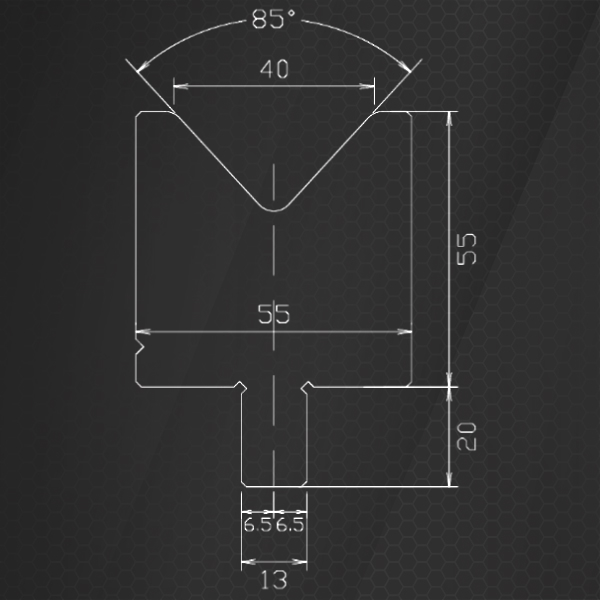

Matrice PS-2011 V040-85°

CARICO MAX: 950 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 20.399 Kg/835 mm PS-2011 V040-85°

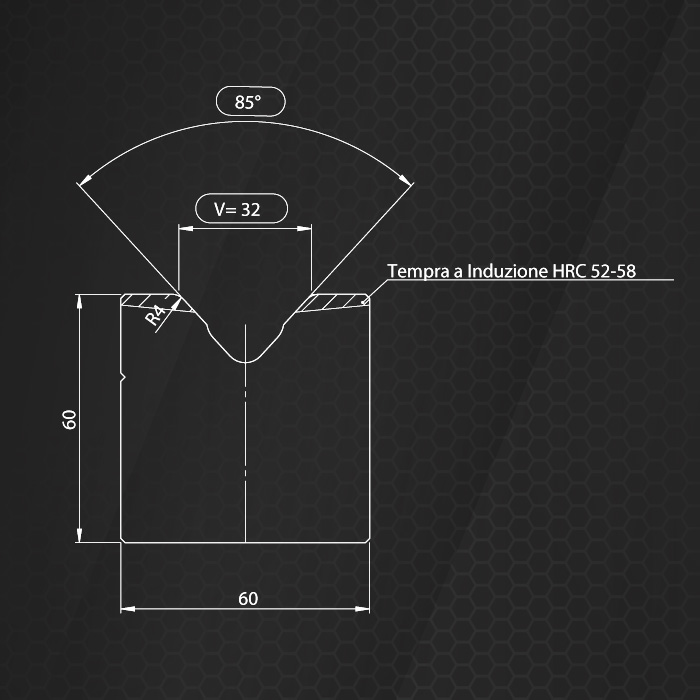

Matrice PS-2011 V032-85°

CARICO MAX: 1000 kN/m MATERIALE 1.0503 (C45) TRATTAMENTO TERMICO Tempra a Induzione HRC 52-58 Peso: 21.47 Kg/835 mm PS-2011 V032-85°

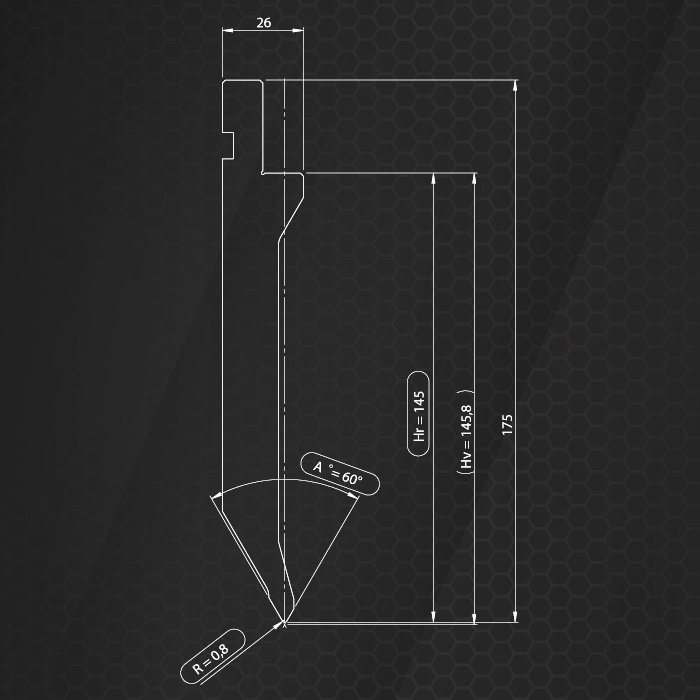

Punzone PS-1035

Num. parte Materiale Peso A° R Hr Hv PS-1035 1.7225 (42CrMo4) 18.275 60° 0,8 145 145,80   CARICO MAX: 800 kN/m TRATTAMENTO TERMICO Temprato a Induzione HRC 52-58 PS-1035

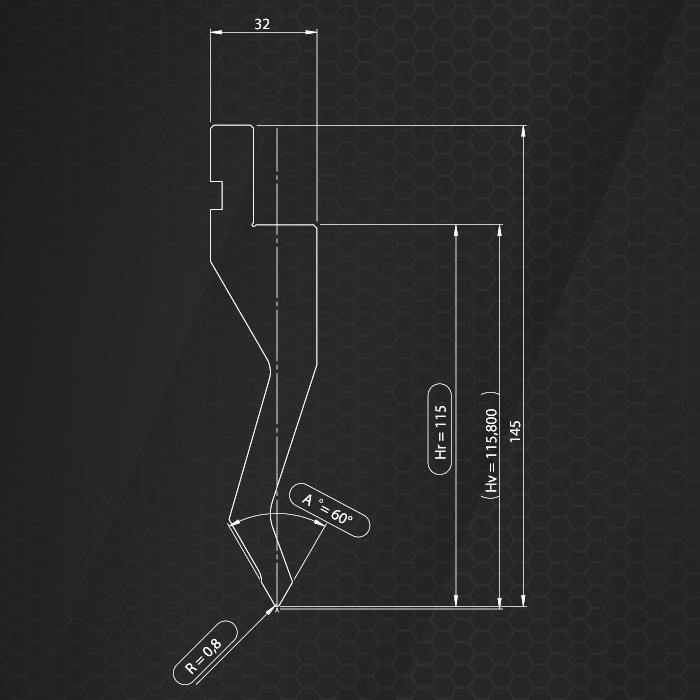

Punzone PS-1034

Num. parte Materiale Peso A° R Hr Hv  PS-1034  1.7225 (42CrMo4)  14.537  60° 0,8  115  115,80   CARICO MAX: 540 kN/m TRATTAMENTO TERMICO Temprato a Induzione HRC 58-60

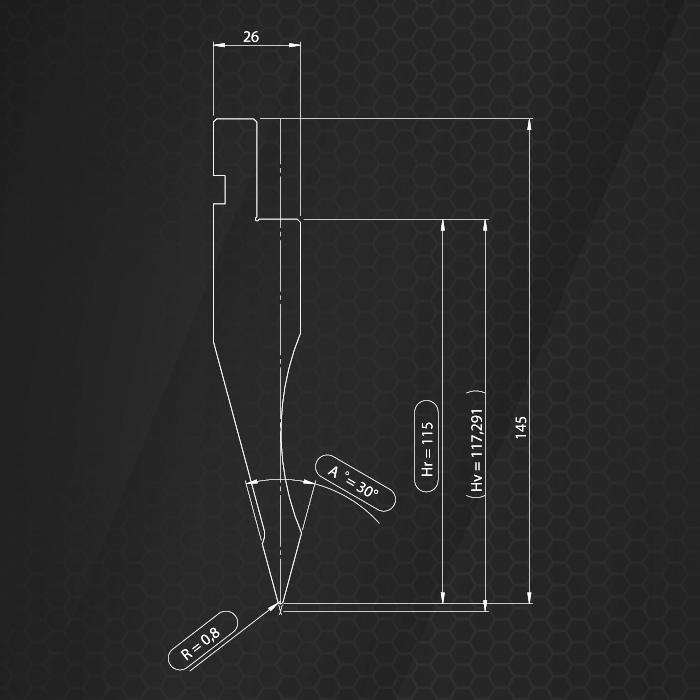

Punzone PS-1033

Num. parte Materiale Peso A° R Hr Hv  30-R08  1.0503 (C45)  14.773  30°  0,8  115  117,29   CARICO MAX: 686 kN/m TRATTAMENTO TERMICO Temprato a Induzione HRC 52-58 PS-1033

Punzone PS-1036

Num. parte Materiale Peso A° R Hr Hv PS-1036 1.7225 (42CrMo4) 20.449 60° 2 145 147   CARICO MAX: 800 kN/m TRATTAMENTO TERMICO Temprato a Induzione HRC 58-60 PS-1036

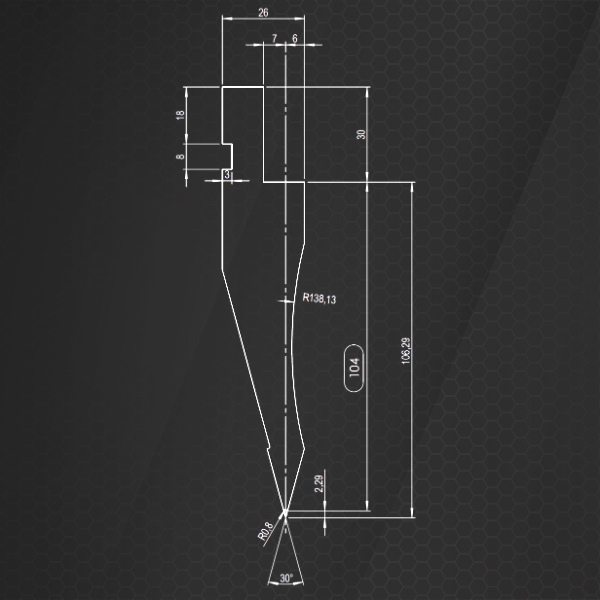

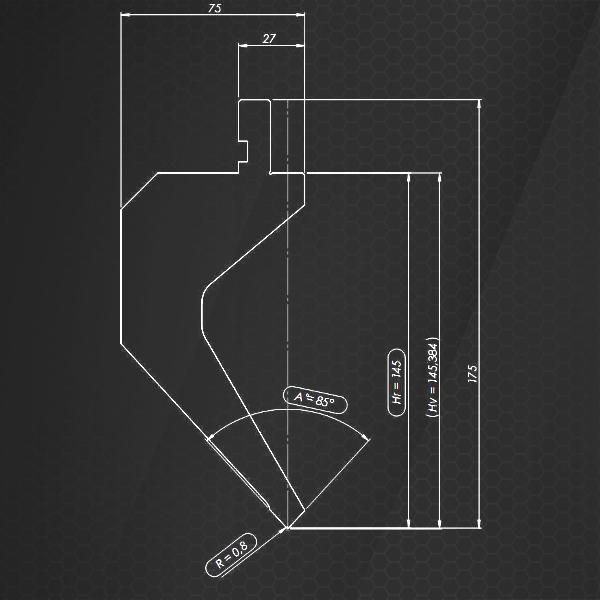

Punzone PS-1027

Peso 36 Kg/835 mm CARICO MAX: 500 kN/m Materiale C45 TRATTAMENTO TERMICO Temprato ad Induzione HRC 52-58   PS-1027

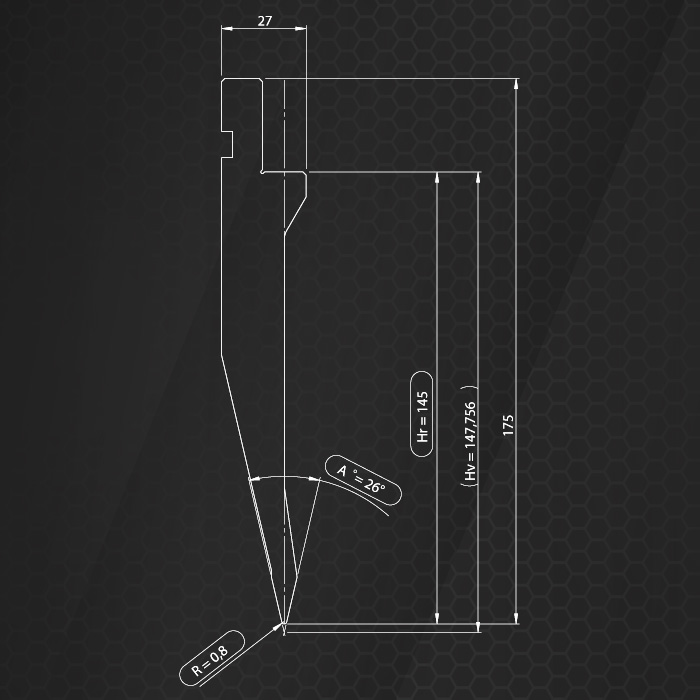

Punzone PS-1039

Num. parte Materiale Peso A° R Hr Hv PS-1039 1.7225 (42CrMo4) 16.965 26° 0,8 145 147,76   CARICO MAX: 750 kN/m TRATTAMENTO TERMICO Temprato a Induzione HRC 52-58 PS-1039

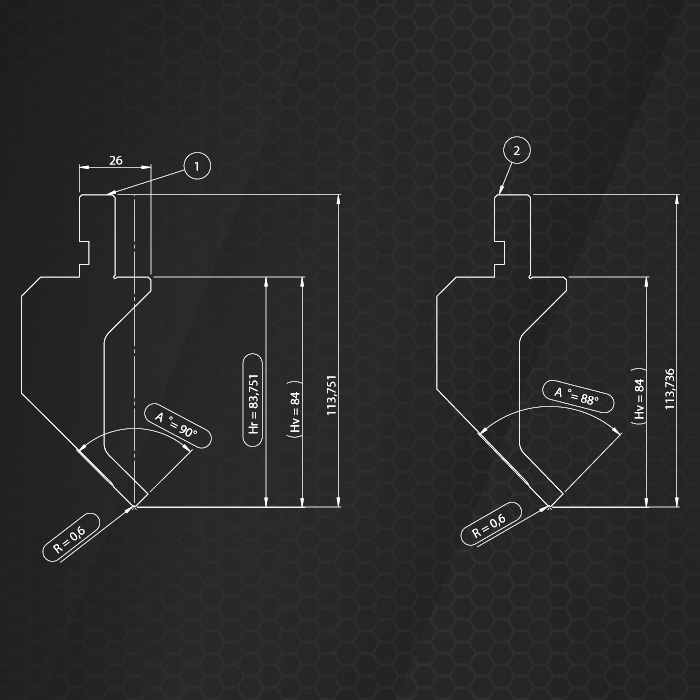

Punzone PS-1016

Peso 15,7 Kg/835 mm CARICO MAX: 150 kN/m Materiale C45 TRATTAMENTO TERMICO Temprato ad Induzione HRC 52-58 PS-1016

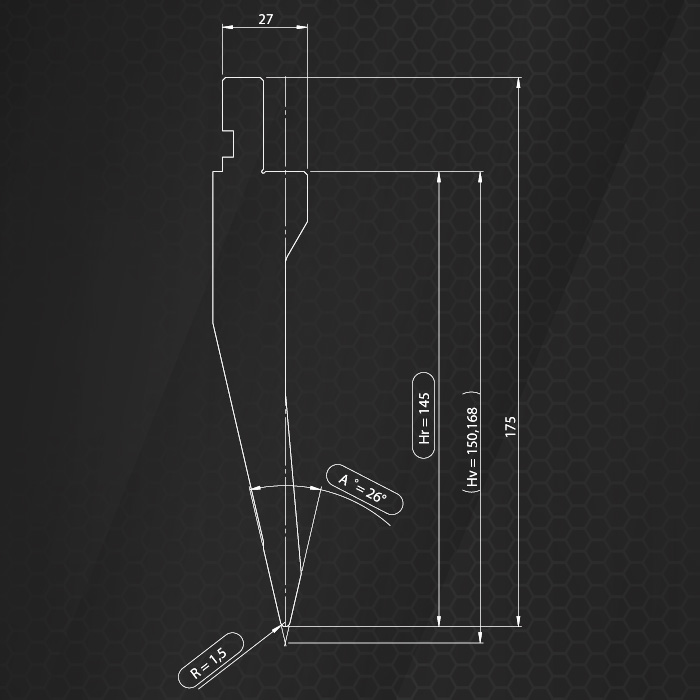

Punzone PS-1040

Num. parte Materiale Peso A° R Hr Hv PS-1040 1.7225 (42CrMo4) 19.426 26° 1,5 145 150,17   CARICO MAX: 1000 kN/m TRATTAMENTO TERMICO Temprato a Induzione HRC 52-58 PS-1040

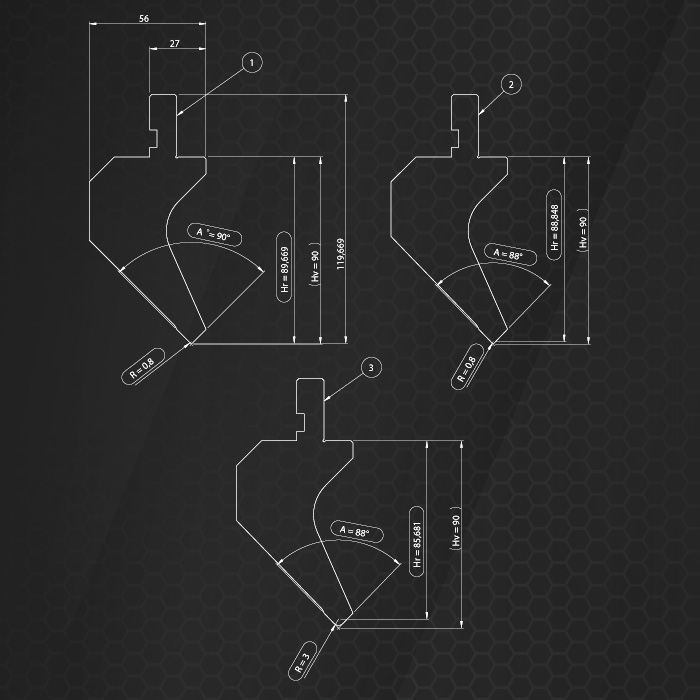

Punzone PS-1014

R A MATERIAL H B O,2 88° C45 90 56 0,8 88° C45 90 56 0,8 85° C45 90 56 0,8 75° C45 90 56 3 88° C45 90 56 6 88° C45 90 56 Lunghezza: 415 mm/ Peso 10,35 kg 835 mm/ Peso 20,82 kg 835 SC mm/ Peso 20,82 kg CARICO MAX: 500…

Details

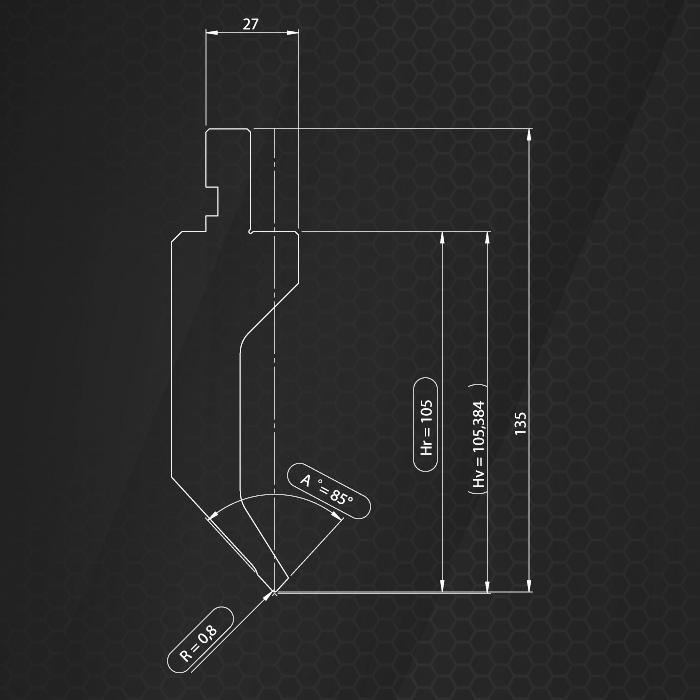

Punzone Collo di Cigno PS-1042

Num. parte Materiale Peso A° R Hr Hv PS-1042 1.7225 (42CrMo4) 16.651 85° 0,8 105 105,38   CARICO MAX: 600 kN/m TRATTAMENTO TERMICO Temprato a Induzione HRC 52-58 PS-1042

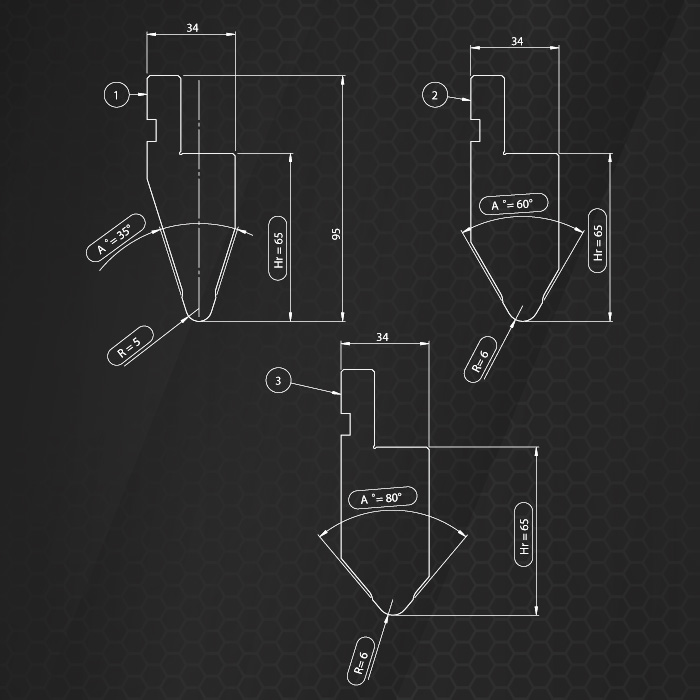

Punzone PS-1013

Materiale Peso, kg A° R Hr B 1.0503 (C45) 12.379 35° 5 65 34 1.0503 (C45) 14.295 60° 6 65 34 1.0503 (C45) 14.899 80° 6 65 34 CARICO MAX: 1600 kN/m TRATTAMENTO TERMICO Temprato a Induzione HRC 52-58 PS-1013

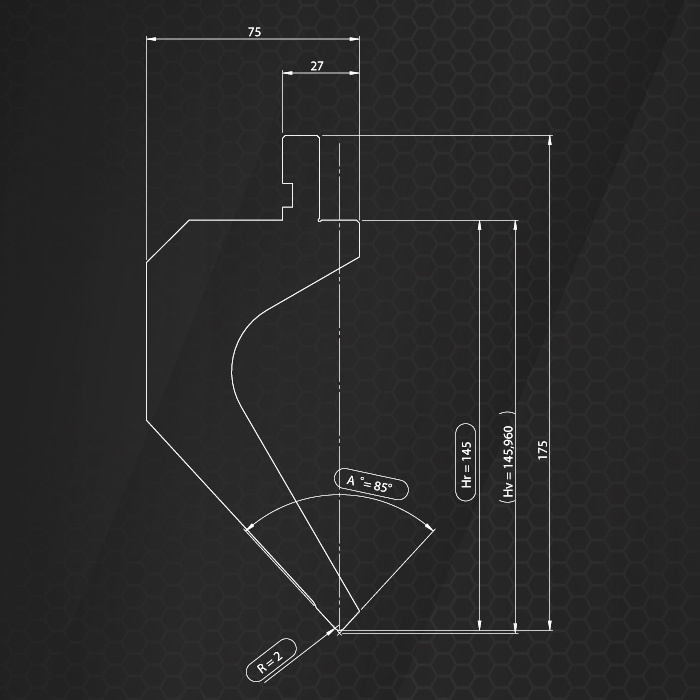

Punzone Collo di Cigno PS-1045

Num. parte Materiale Peso A° R Hr Hv PS-1045 1.7225 (42CrMo4) 34.706 85° 2 145 145,96   CARICO MAX: 900 kN/m TRATTAMENTO TERMICO Temprato a Induzione HRC 52-58 PS-1045

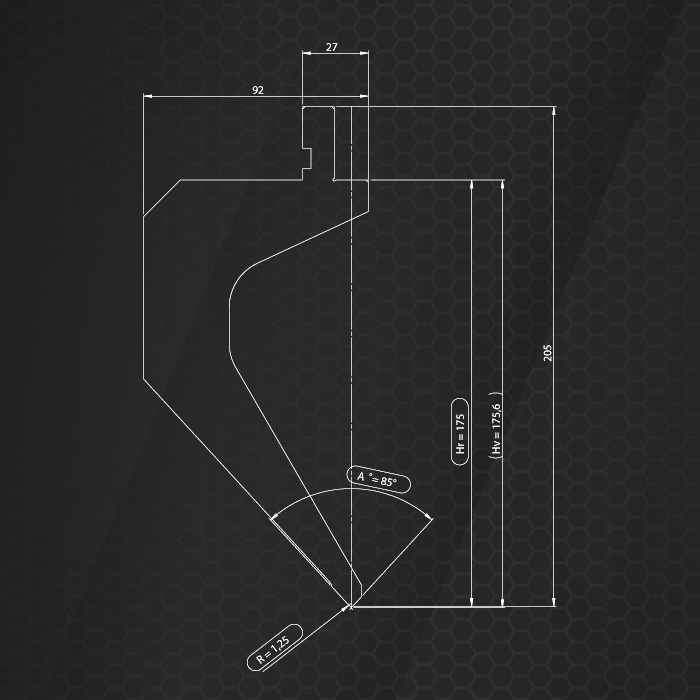

Punzone Collo di Cigno PS-1046

Num. parte Materiale Peso A° R Hr Hv  PS-1046 1.7225 (42CrMo4) 45.193 85° 1,25 175 175,60   CARICO MAX: 900 kN/m TRATTAMENTO TERMICO Temprato a Induzione HRC 58-60 PS-1046

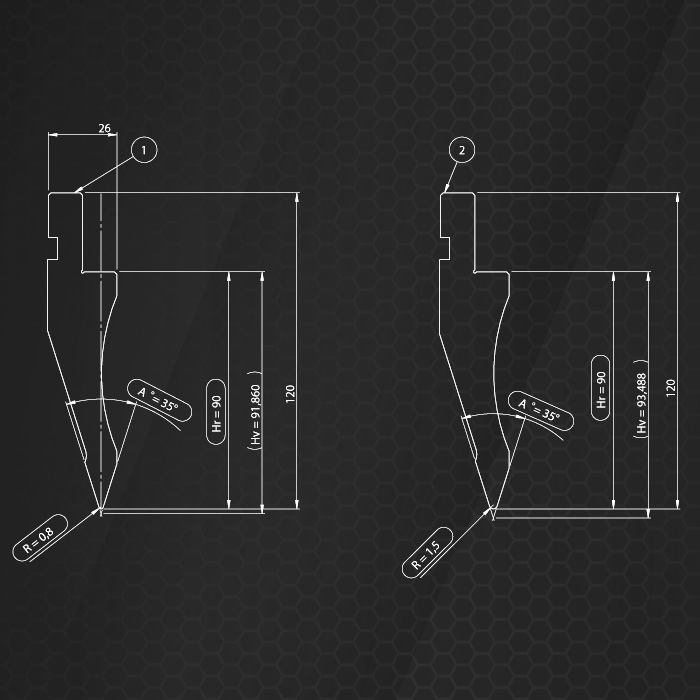

Punzone PS-1012

Lama a collo di cigno R 1/ 35°, H 90 (+30), B 26 Lunghezza: 415 mm/ Peso 5,68 kg 835 mm/ Peso 11,43 Kg 835 SC mm/ Peso 11,43 kg CARICO MAX: 686 kN/m Materiale: 1.0503 (C45) TRATTAMENTO TERMICO Temprato a Induzione HRC 52-58   PS-1012

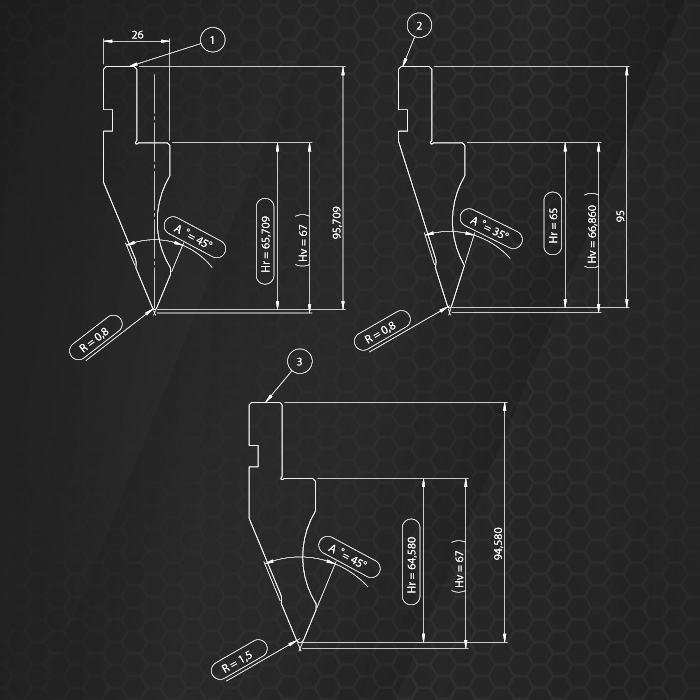

Punzone PS-1011

Lama a collo di cigno R0.4 – 0.8 – 1.5 /45°, H 67 (+30), B 26 R A 0.4 45° 0.8 45° 1.5 45° Lunghezza: 415 mm/ Peso 4,6 kg 835 mm/ Peso 9,2 kg 835 SC/ Peso 9,2 kg CARICO MAX: 500 kN/m Materiale 1.0503 (C45) TRATTAMENTO TERMICO Temprato a Induzione HRC 52-58 PS-1011

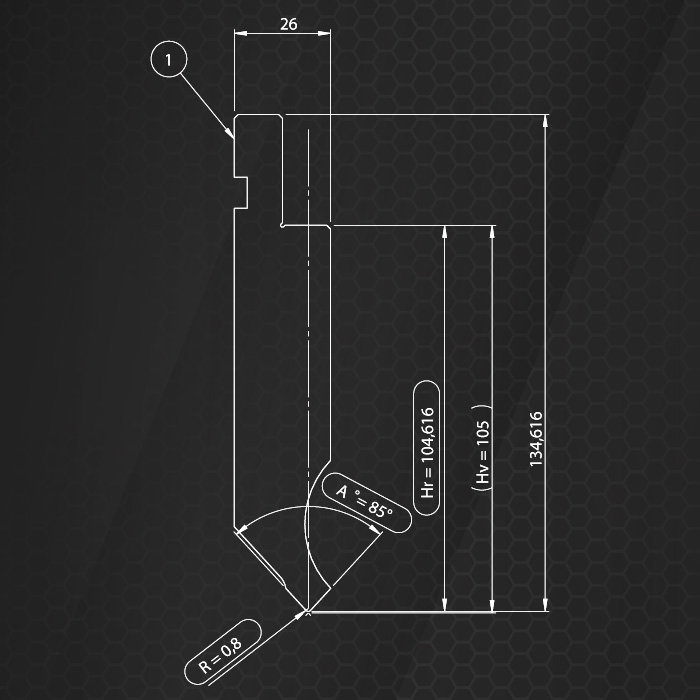

Punzone PS-1010-H105

Lama a collo di cigno R0.8/75° – 85° – 88° H 105 (+30), B 26 Lunghezza: 415 mm/ Peso 8,63 kg 835 mm/ Peso 17,36 kg 835 SC mm/ Peso 17,36 kg CARICO MAX: 1.000 kN/m Materiale: 1.0503 (C45) TRATTAMENTO TERMICO Temprato a Induzione HRC 52-58 PS-1010-H105

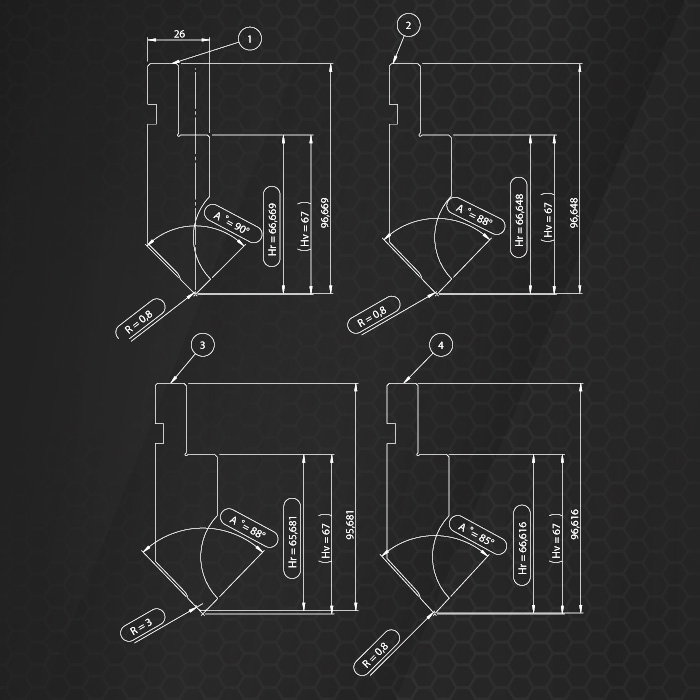

Punzone PS-1010

N. Articolo A° R Hv 1  90°-R0,2  90° 0,2  67 2  90°-R0,8  90° 0,8  67 3  88°-R0,2  88°  0,2  67 4  88°-R0,8  88°  0,8  67 5  88°-R1,5  88°  1,5  67 6  88°-R2,3  88°  2,3  67 7  88°-R3  88°  3  67 8  85°-R0,8  85°  0,8  67 9  75°-R0,8  75°  0,8  67 Lama a collo di cigno…

Details

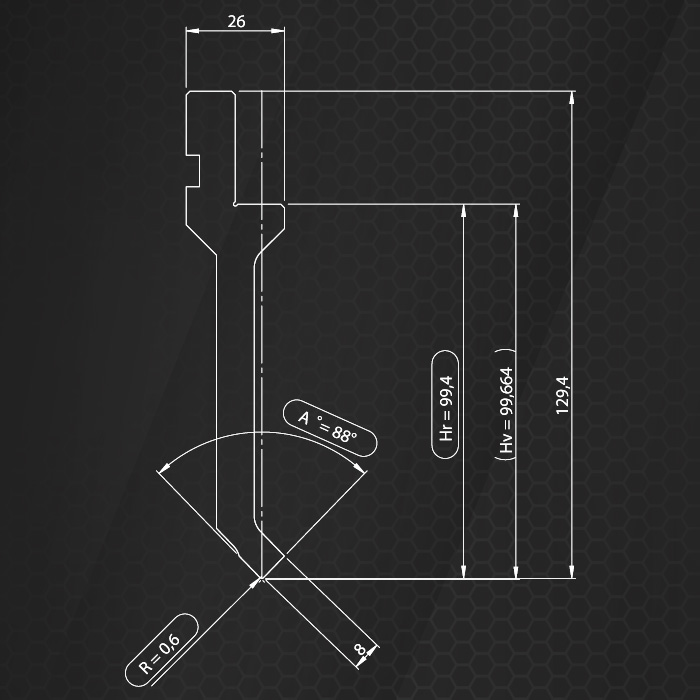

Punzone PS-202 (1043)

Num. parte Materiale Peso A° R Hr Hv  PS-202  1.0503 (C45)  9.766  88°  0,6  99,40  99,66   CARICO MAX: 500 kN/m TRATTAMENTO TERMICO Temprato a Induzione HRC 52-58 PS-202 (PS-1043)
